Фрезерный станок с ЧПУ MILLMASTER VMM-855S

Характеристики

  • Производитель MetalMaster
  • Модель MILLMASTER VMM-855S
  • Размер рабочего стола, мм 1000×500
  • Т-образный паз, мм 5×18
  • Количество осей 3
  • Макс. нагрузка на стол, кг 500
Все характеристики
01

Описание

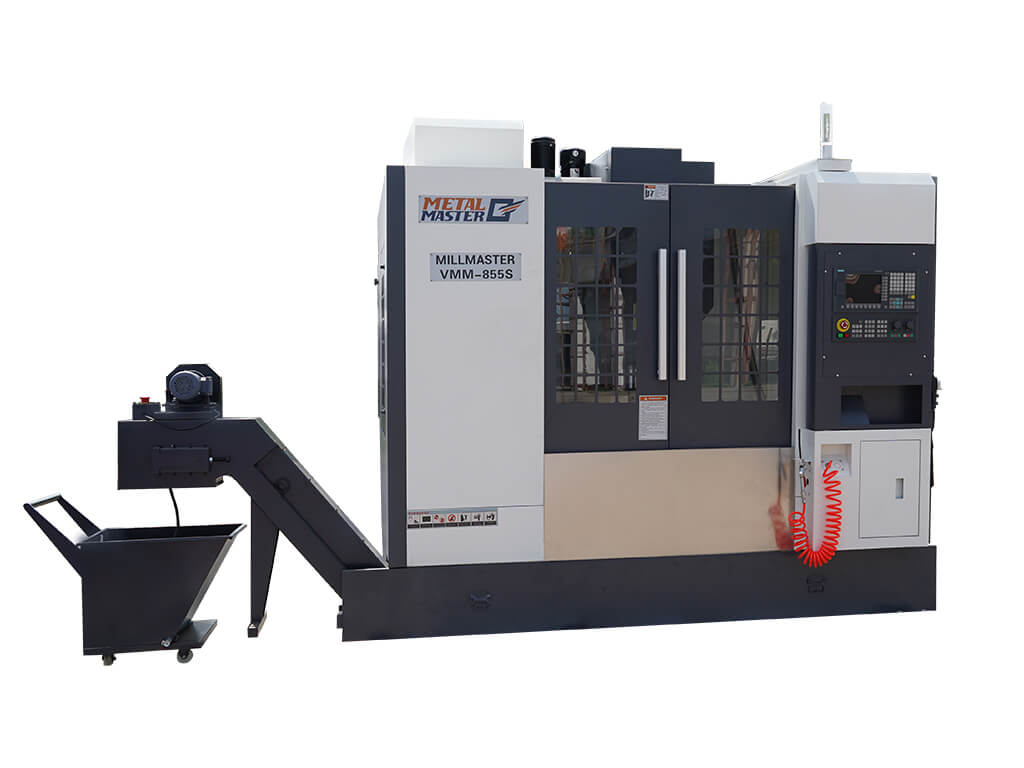

Описание станка Фрезерный станок с ЧПУ MILLMASTER VMM-855S

MILLMASTER VMM-855S – трехосевой вертикальный фрезерный станок предназначен для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. На данном оборудовании можно выполнять такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

Особенности:

  • Массивная литая станина из серого чугуна;
  • Защита кабинетного типа от брызг и стружки;
  • Система ЧПУ Siemens 808D (Германия);
  • Простота в программировании;
  • Серводвигатели Siemens (Германия);
  • Главный частотный двигатель Siemens (Германия);
  • ШВП + линейные направляющие по осям бренда HIWIN / PMI (Тайвань);
  • Автоматическая централизованная система смазки;
  • Высокоскоростной шпиндель бренда OKADA / KENTURN (Тайвань);
  • Револьверный магазин на 24 инструмента OKADA (Тайвань);
  • Система охлаждения шпинделя.
Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-855S

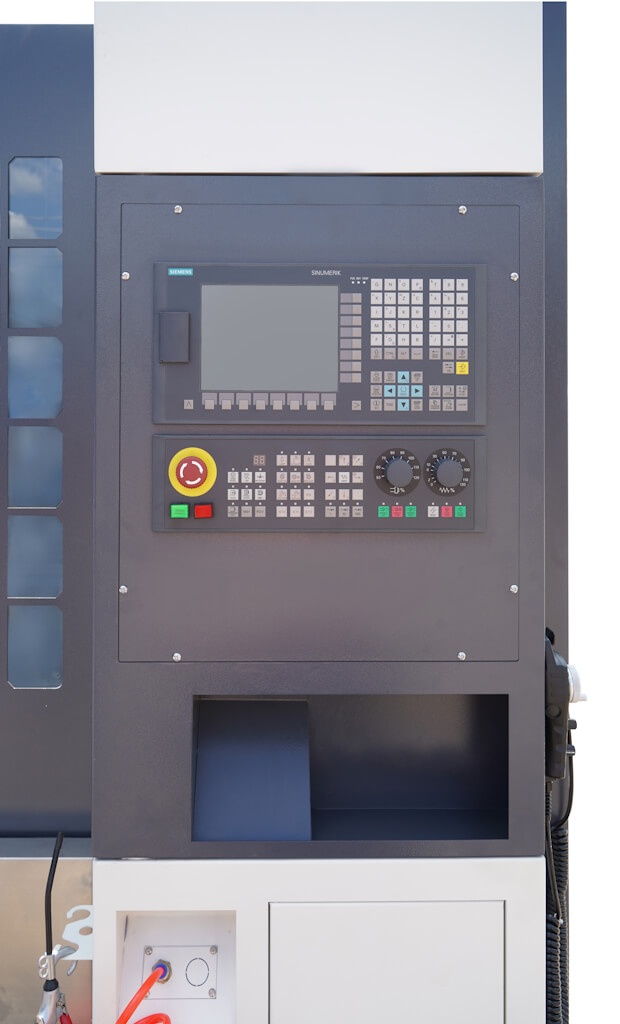

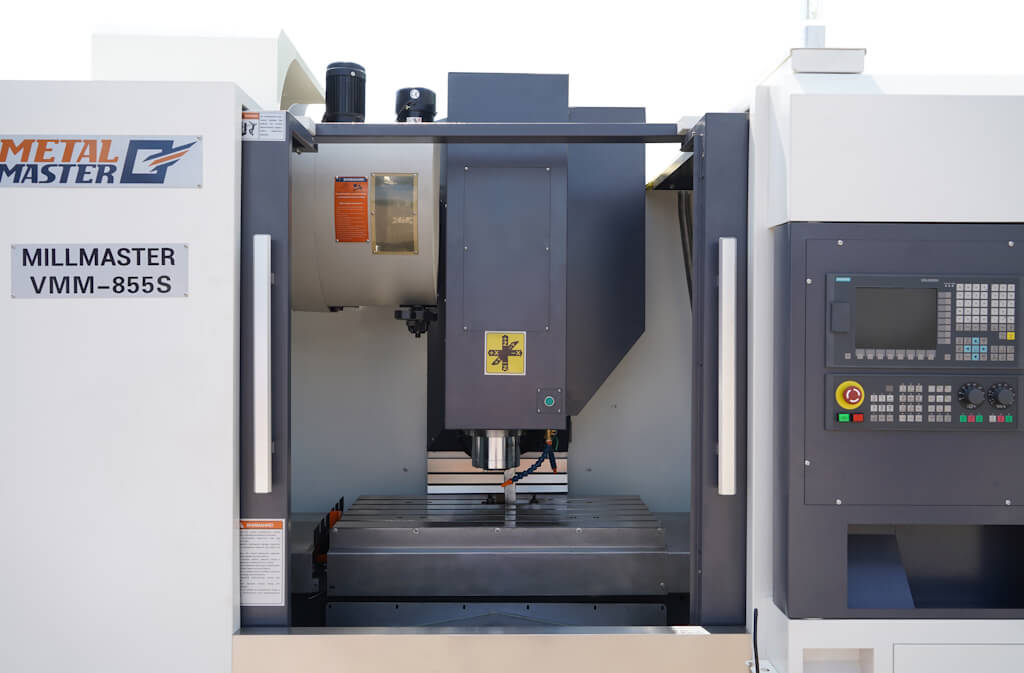

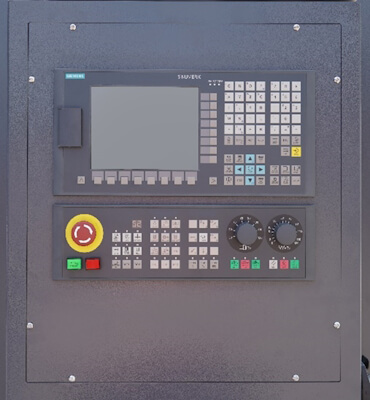

Вертикальный фрезерный станок MILLMASTER VMM-855S оснащен системой ЧПУ SIEMENS 808D. Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО является оптимальным выбором для станков данного класса.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-855S

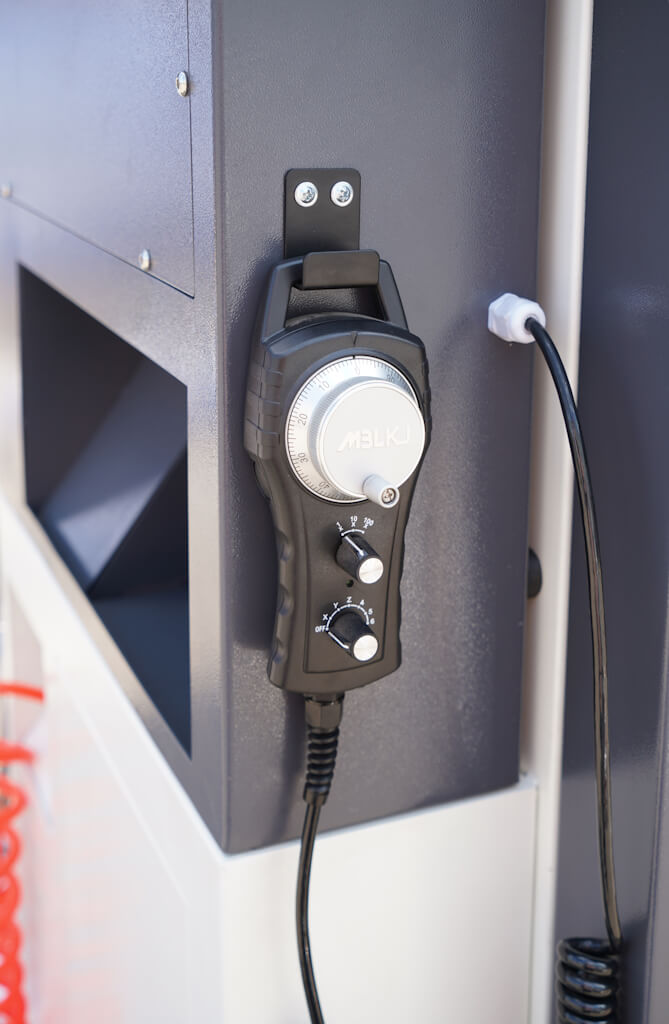

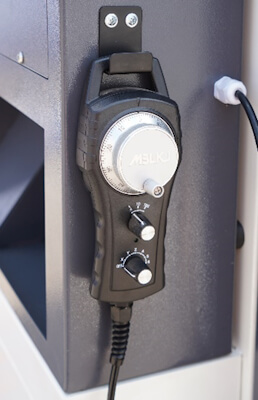

Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение по трем осям.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-855S

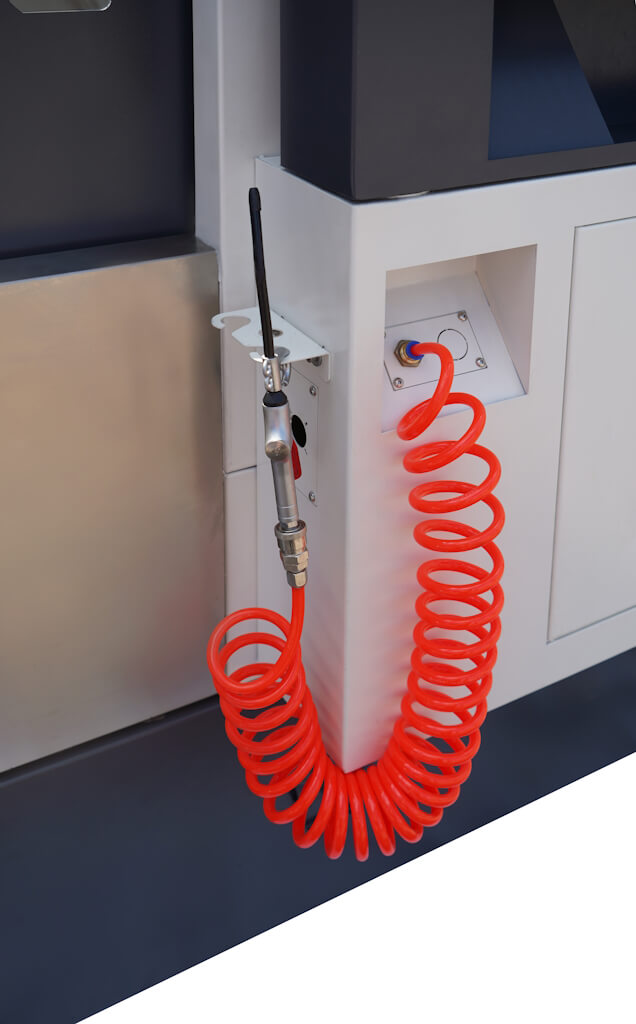

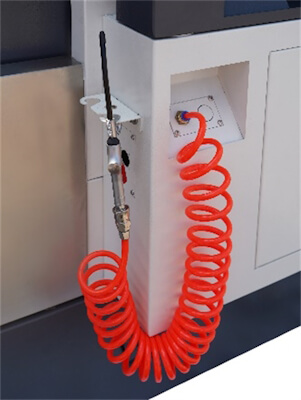

В стандартную комплектацию станка входит пневмопистолет, расположенный снизу стойки ЧПУ.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-855S

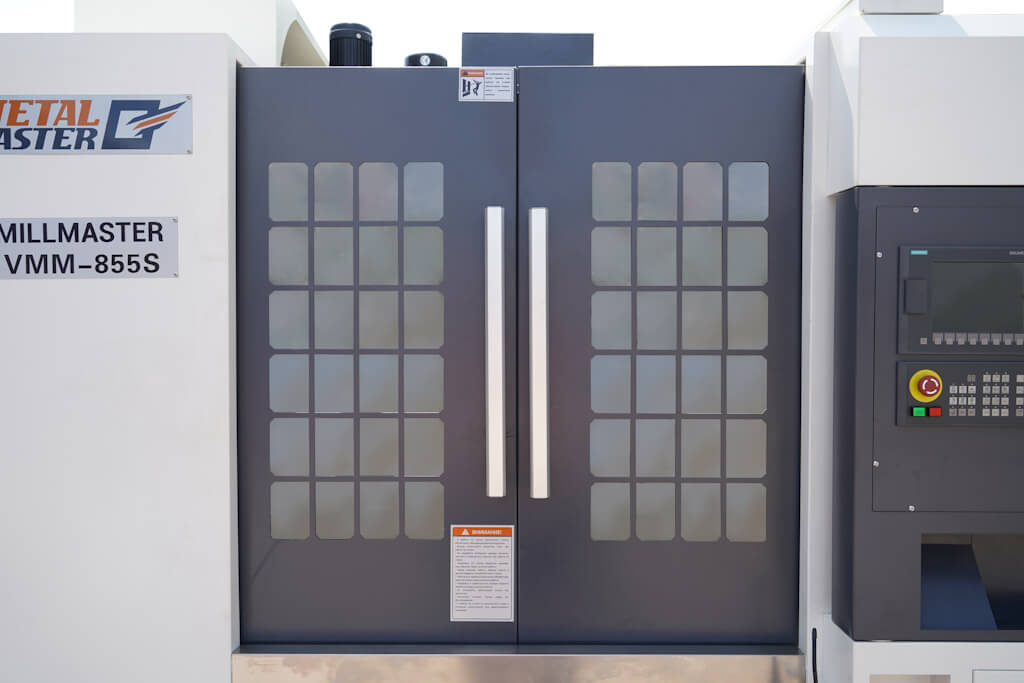

Станок оснащен защитой кабинетного типа, которая защищает оператора от попадания стружки и СОЖ.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-855S

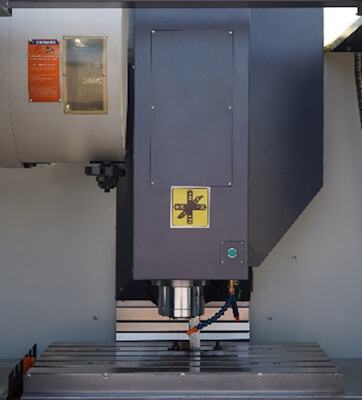

Вертикальный фрезерный станок MILLMASTER VMM-855S укомплектован высокоскоростным шпинделем, работающий в диапазоне от 60 до 8000 об.мин.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-855S

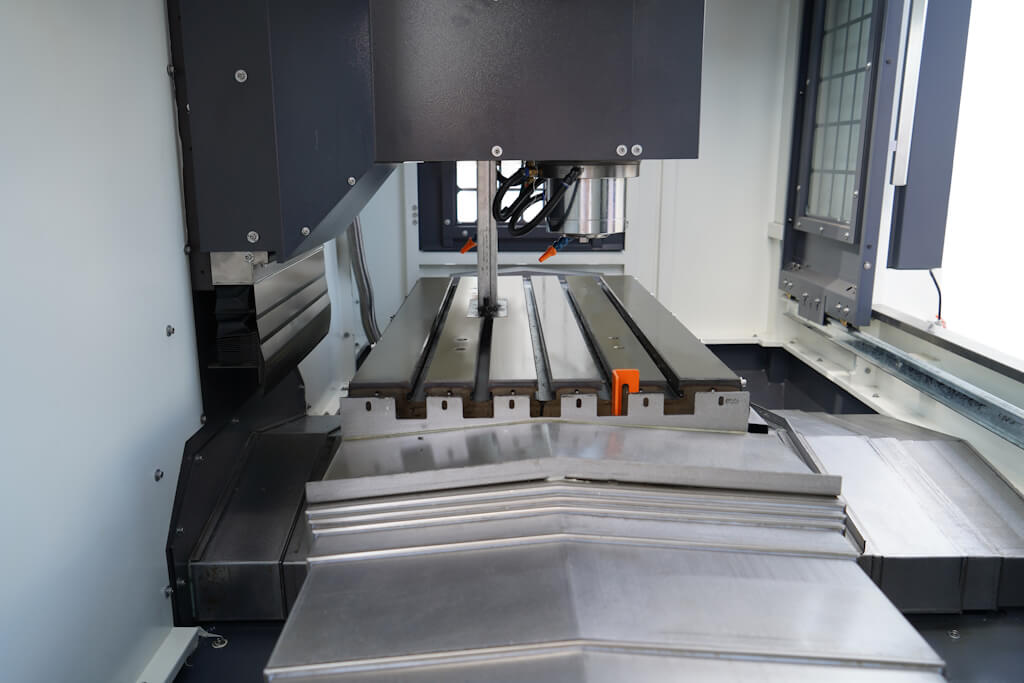

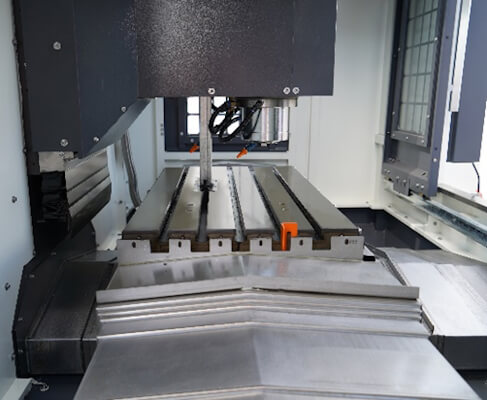

Размер рабочего стола составляет 1000х500 мм, который оснащен Т-пазами размером 5х18 мм. Линейные направляющие стола и ШВП защищены металлическими направляющими.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-855S

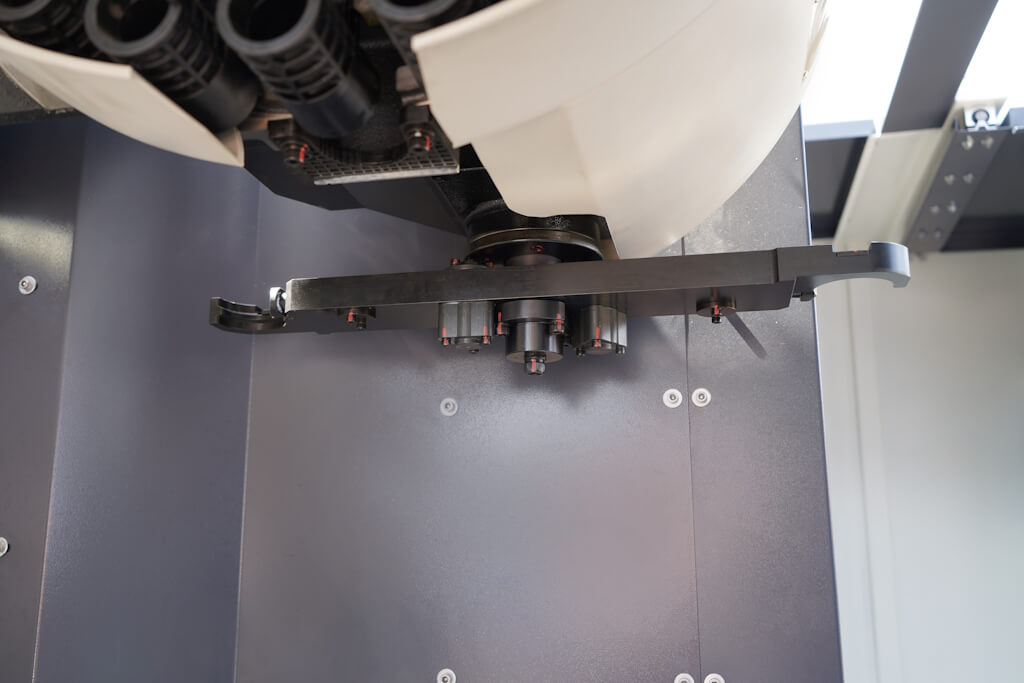

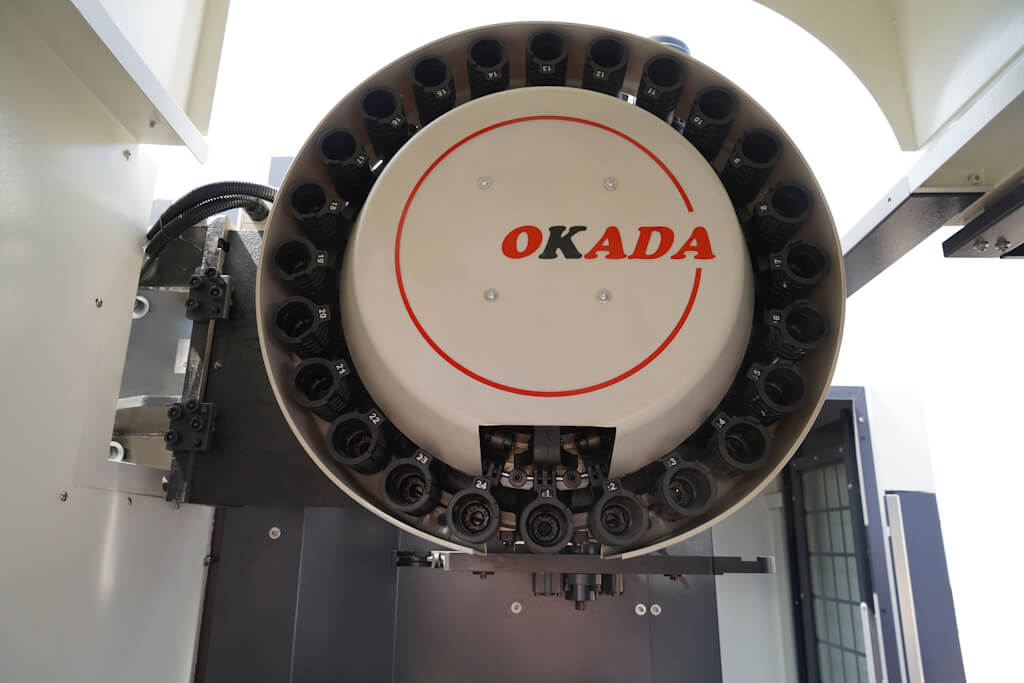

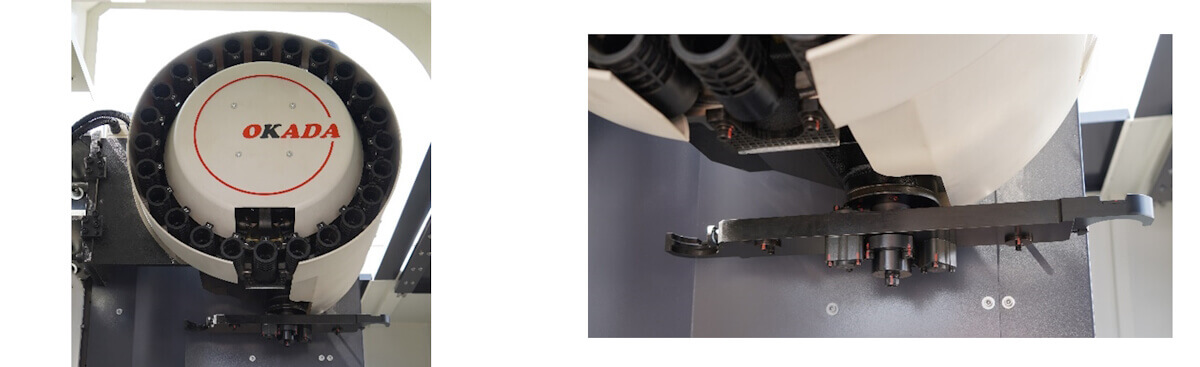

Фрезерный станок оснащен револьверным магазином на 24 инструмента. Смена инструмента происходит автоматически, по заданной оператором программе очередности.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-855S

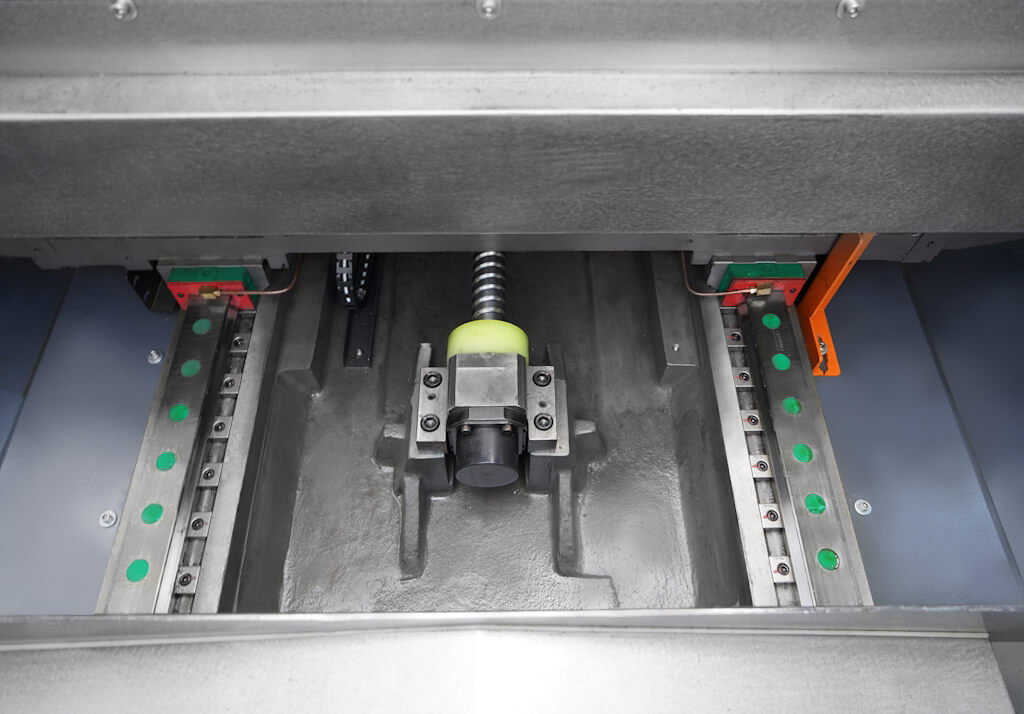

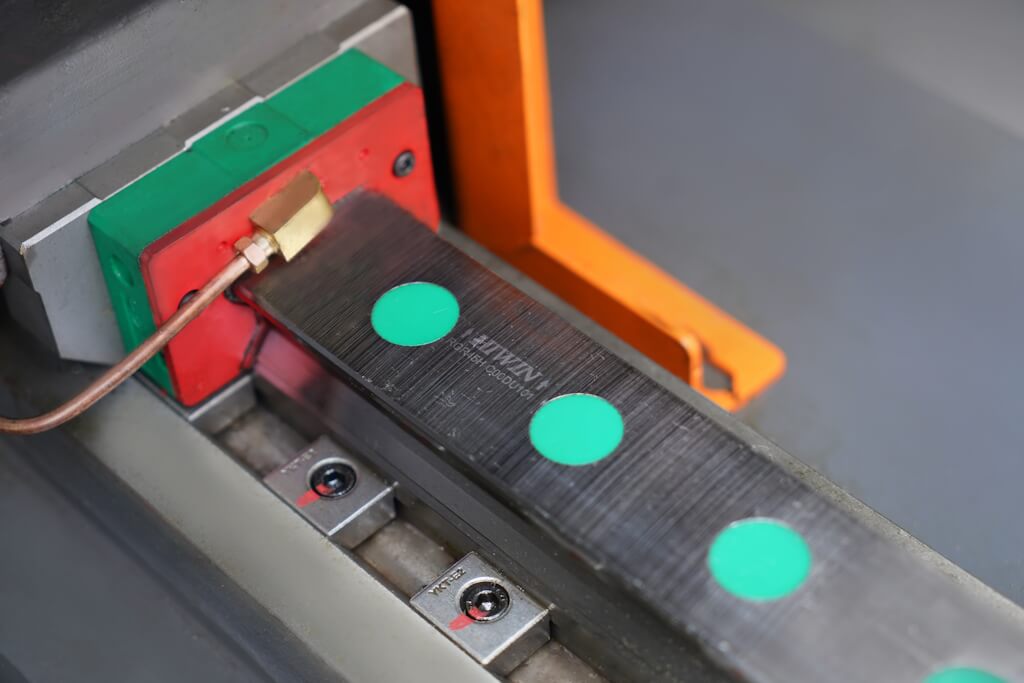

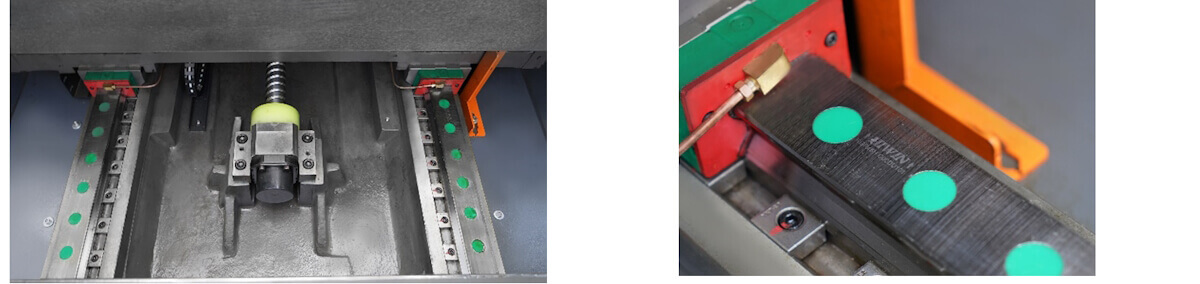

Станок укомплектован надежными линейными направляющими и ШВП всемирно известного бренда HIWIN / PMI, благодаря которым обеспечивается высокая точность обработки.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-855S

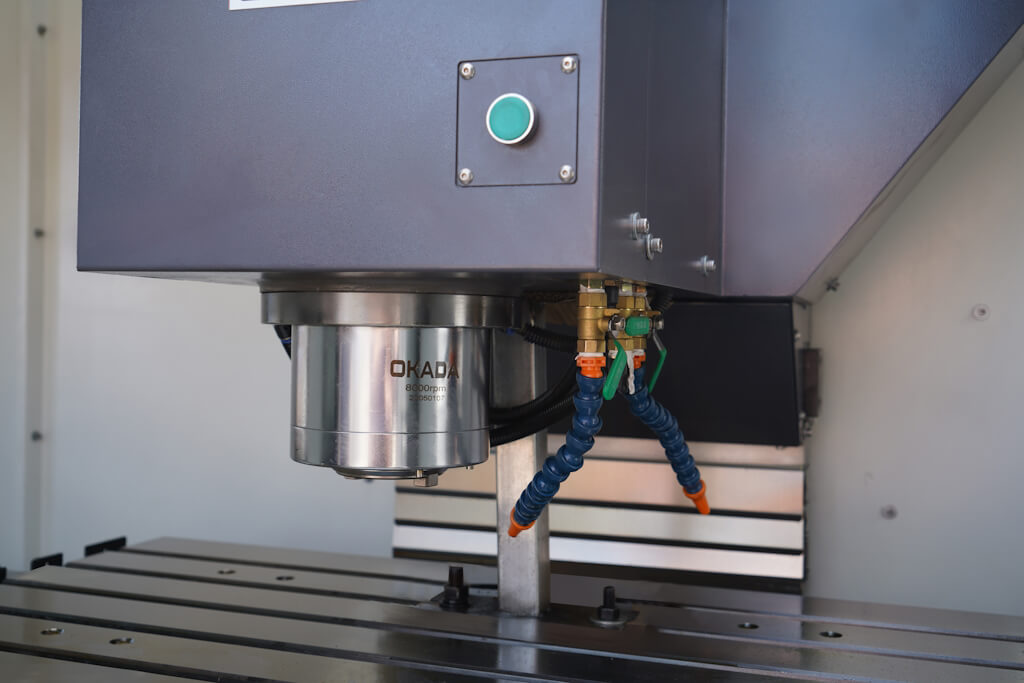

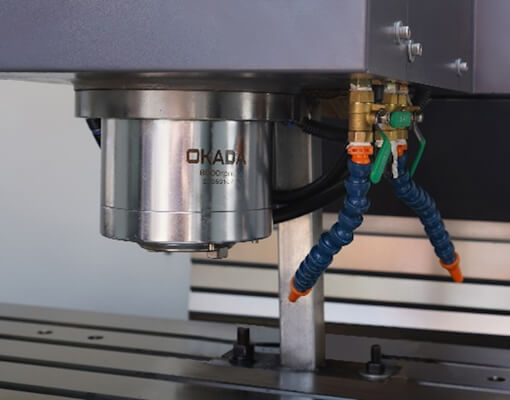

Два гибких патрубка обеспечивают подачу СОЖ в зону обработки. Отдельный патрубок подает СОЖ непосредственно через шпиндель.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-855S

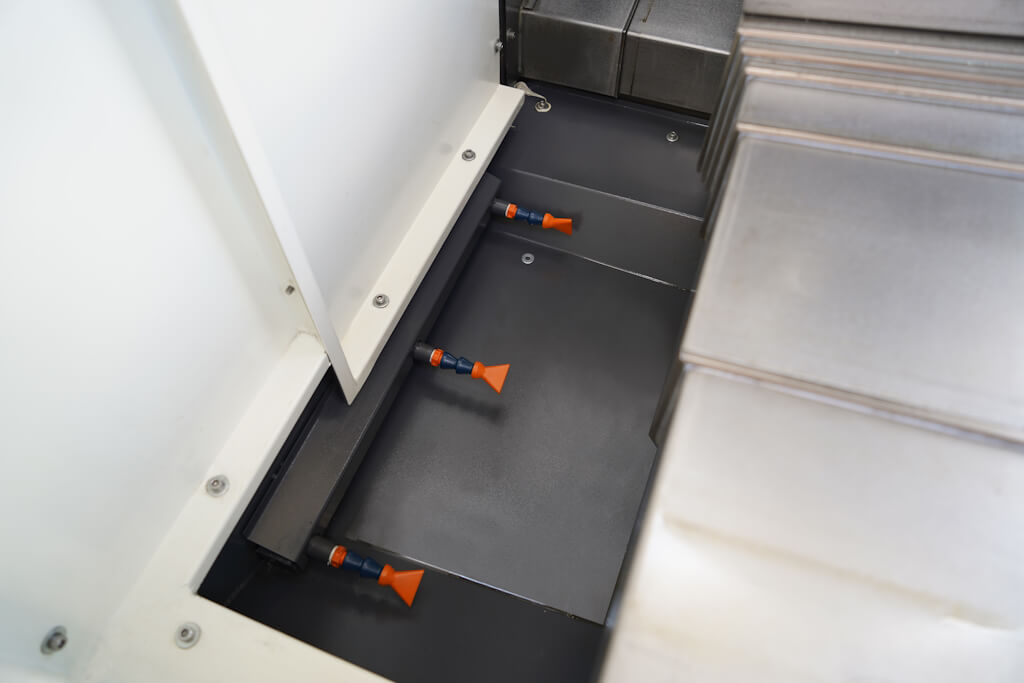

Дополнительные патрубки СОЖ установлены внизу рабочего стола для удаления скопившейся стружки.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-855S

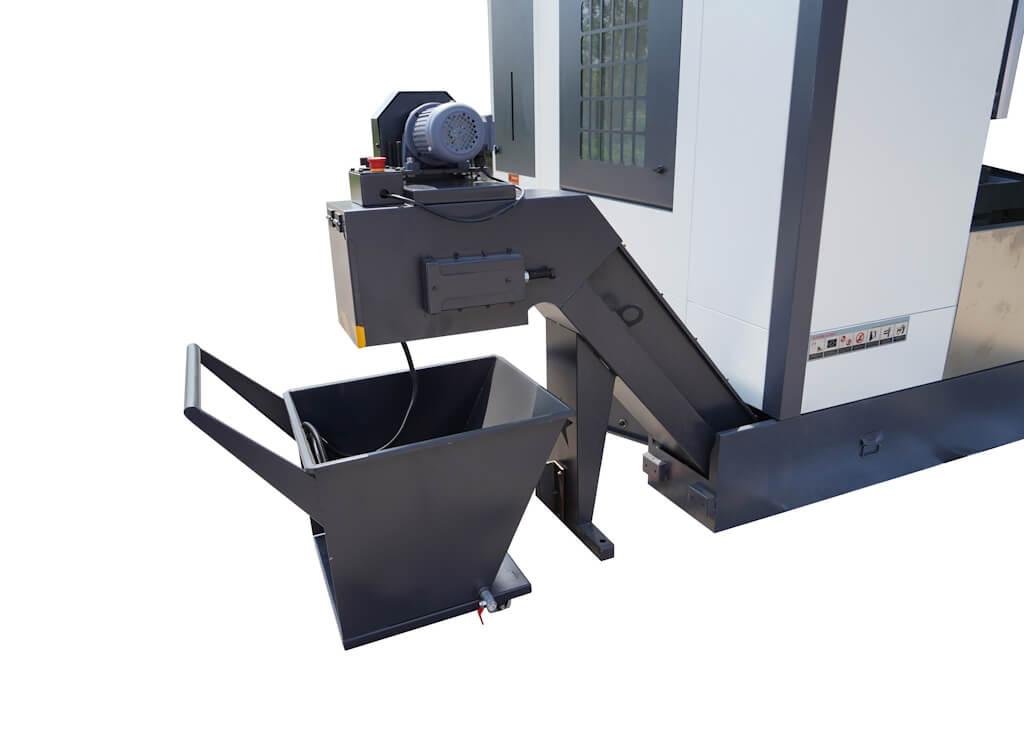

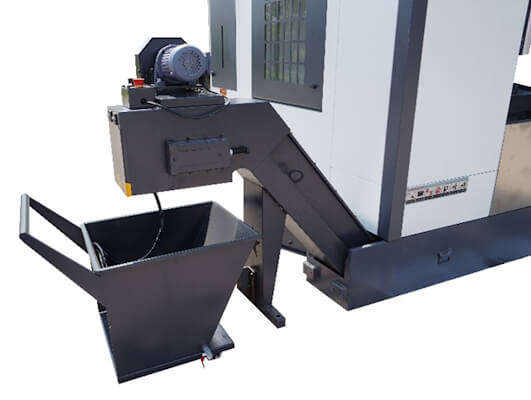

Внутри станка имеется транспортный конвейер для стружки. Стружка, очищенная от СОЖ попадает в специальную мобильную емкость.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-855S

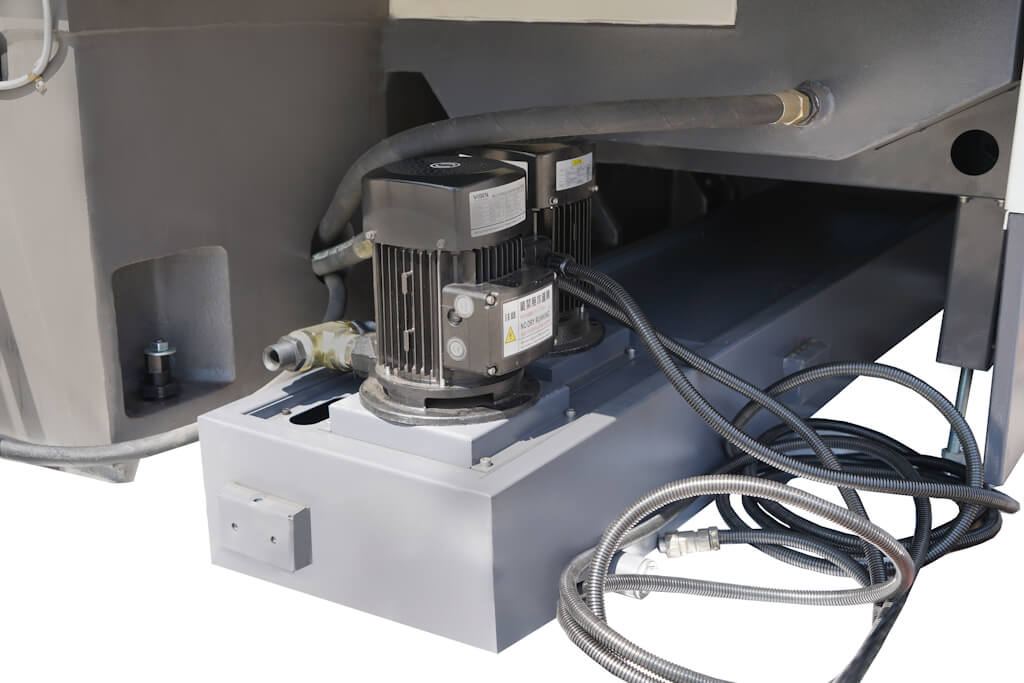

Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,55 кВт и резервуар, которые располагаются под станком.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-855S

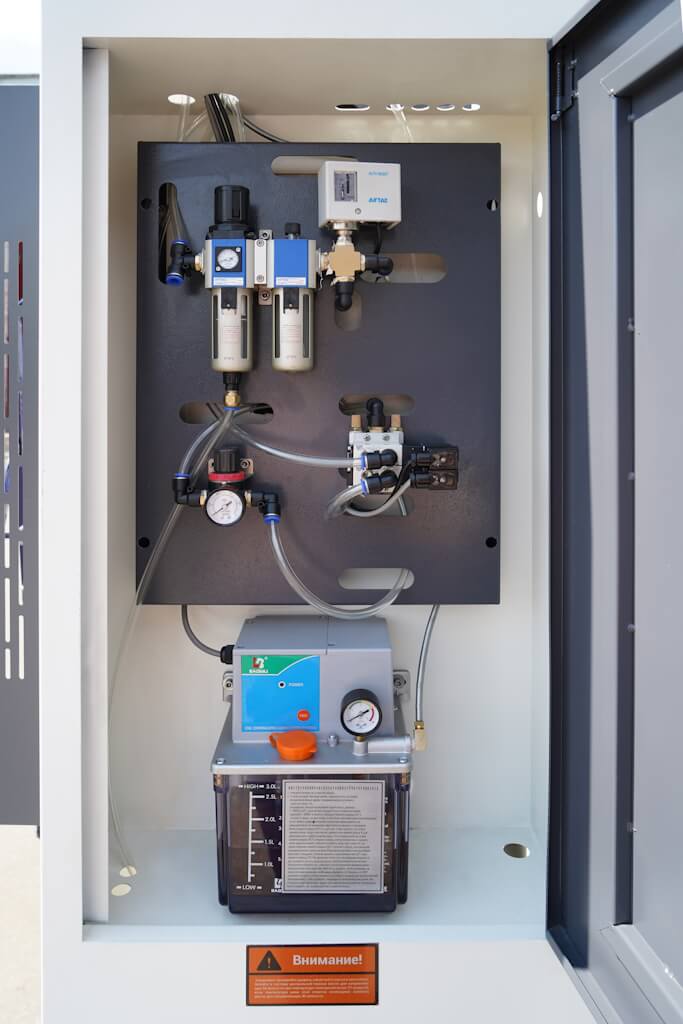

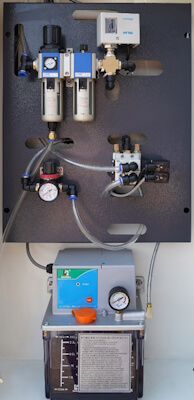

С левой стороны станка располагается отсек с пневматической системой станка. Также в этой зоне расположена система автоматической смазки всех подвижных узлов.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-855S

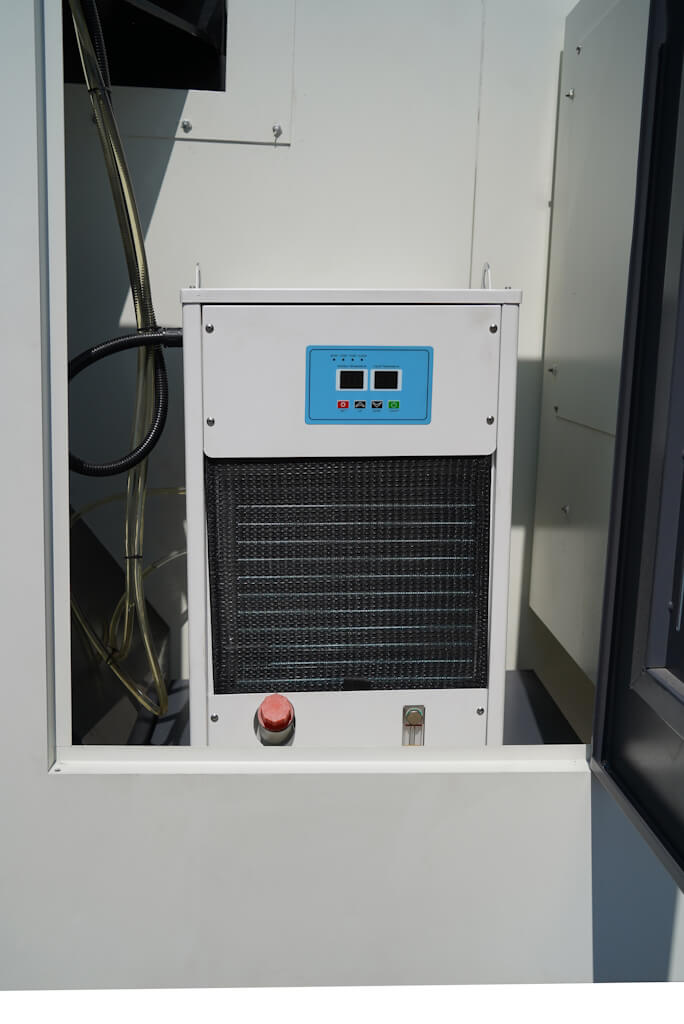

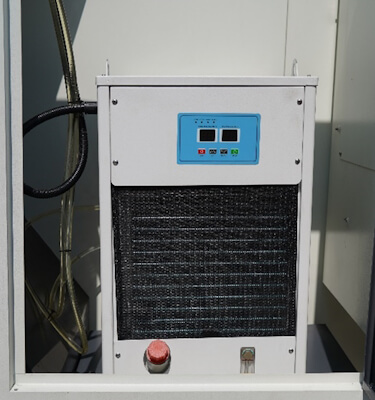

Высокоскоростной шпиндель оснащен системой охлаждения, которая расположена с тыльной стороны станка.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-855S

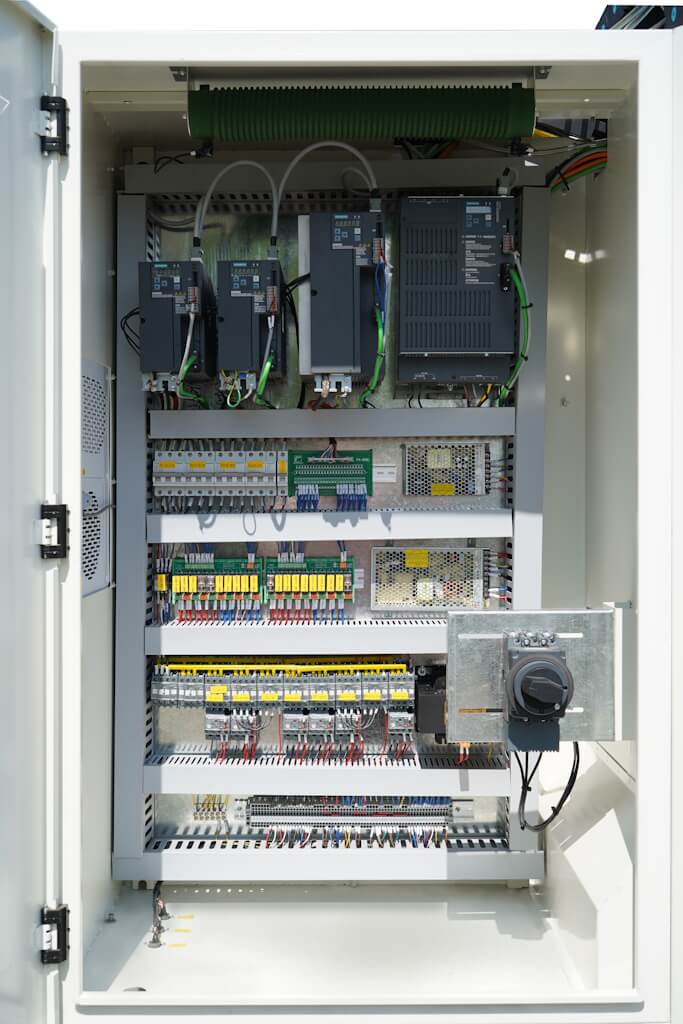

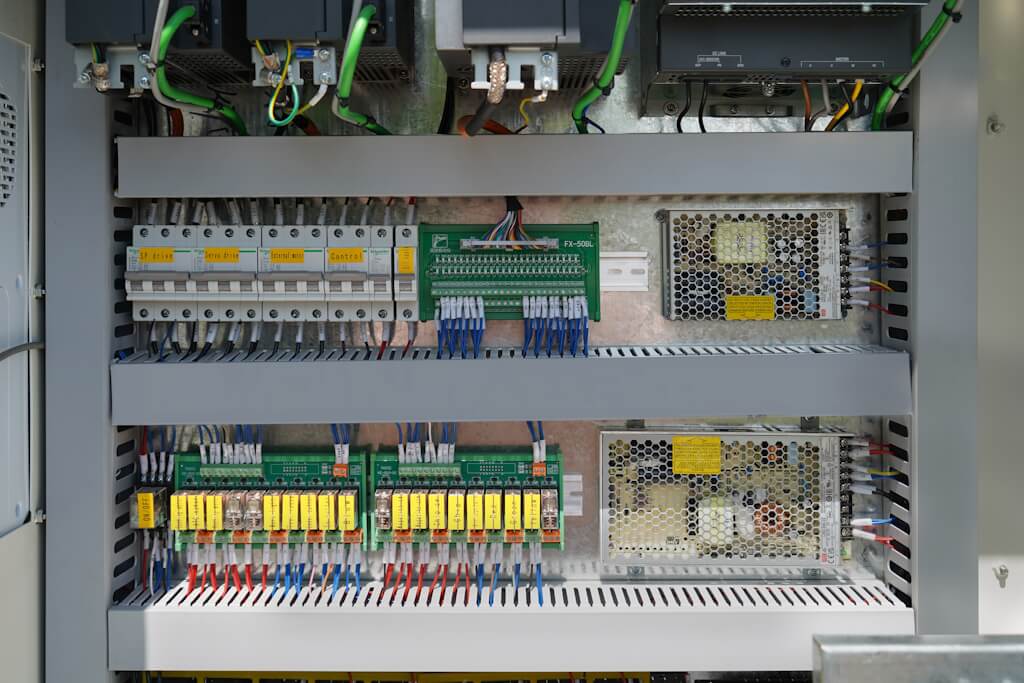

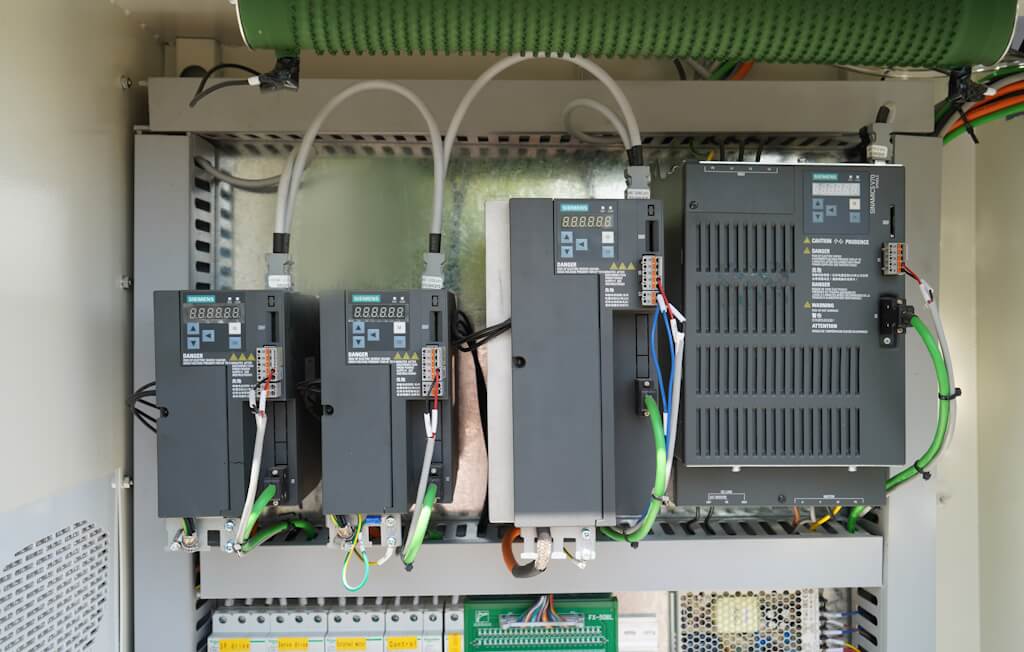

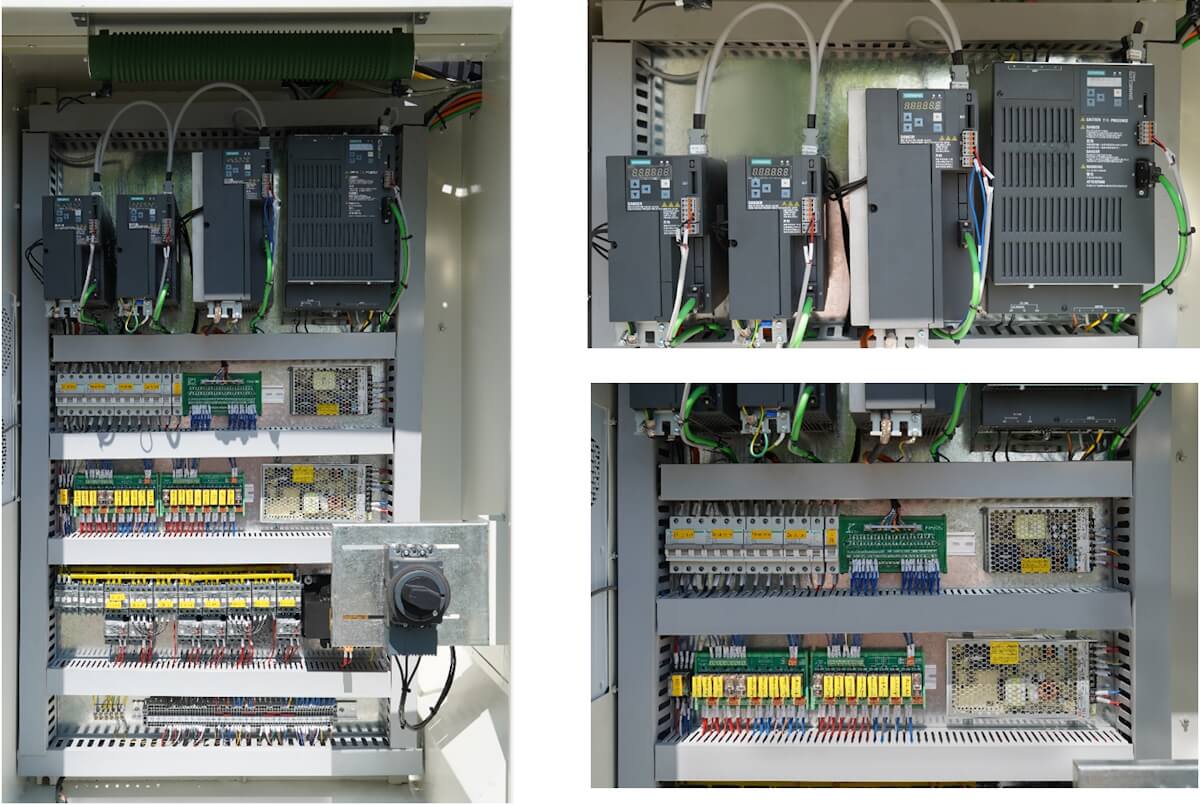

Внутри электрошкафа расположены сервоприводы и электрокомпоненты всемирно известных брендов Siemens и Schneider Electric, которые обеспечивают надежную и бесперебойную работу оборудования.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-855S

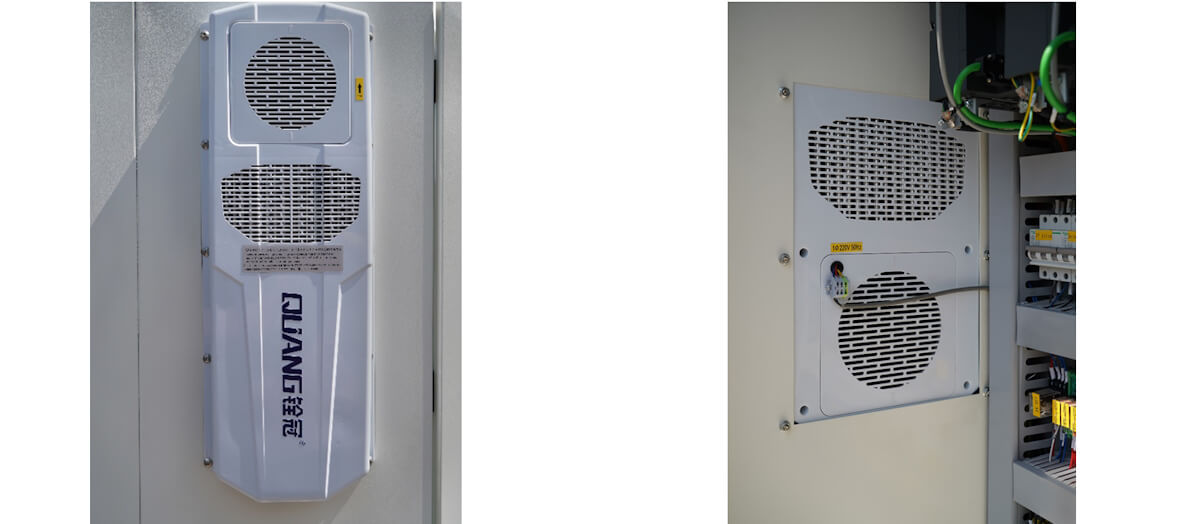

За охлаждение сервоприводов и электрокомпонентов отвечает кондиционер, смонтированный на электрошкаф.

В стандартную комплектацию станка входят:

  • ЧПУ SIEMENS 808D (Германия);
  • Главный двигатель и сервопривода бренда SIEMENS (Германия);
  • Шпиндель бренда OKADA / KENTURN (Тайвань);
  • Интерфейс USB;
  • Линейные направляющие HIWIN / PMI (Тайвань);
  • ШВП бренда HIWIN / PMI (Тайвань);
  • Система охлаждения электрошкафа;
  • Пневматический пистолет;
  • Лампа освещения;
  • Централизованная система автоматической смазки;
  • Система подачи СОЖ;
  • Телескопическая защита направляющих перемещения рабочего стола;
  • Цепной конвейер для стружки;
  • Инструкция по эксплуатации на русском языке.

Для работы на станке MILLMASTER VMM-855S обязательно необходим воздушный компрессор, который приобретается отдельно.

Технические характеристики воздушного компрессора:

  • Рабочее давление: 8 бар;
  • Производительность: 120 л/мин;
  • Мощность электродвигателя: 1,8 кВт;
  • Напряжение питания: 380 В;
  • Обороты двигателя: 1420 об/мин;
  • Емкость ресивера: 70 л.

Видео

Видеообзор►Видеообзор►
02

Характеристики

ПроизводительMetalMaster
МодельMILLMASTER VMM-855S
Размер рабочего стола, мм1000×500
Т-образный паз, мм5×18
Количество осей3
Макс. нагрузка на стол, кг500
Перемещение по оси Х, мм800
Перемещение по оси Y, мм550
Перемещение по оси Z, мм550
Конус шпинделяВТ40
Частота вращения шпинделя, об/мин60-8000
Расстояние от оси шпинделя до колонны, мм590
Расстояние от шпинделя до стола, мм150-660
Точность позиционирования, мм0,004
Повторяемость, мм0,0025
Количество инструмента24
Макс. диаметр инструмента, мм80
Макс. вес инструмента, кг8
Подача по оси Х/Y/Z, м/мин10/10/10
Быстрая подача по оси X/Y/Z, м/мин24/24/24
Мощность двигателя, кВт11 / 15
Мощность двигателя подачи по оси Z, кВт3,5
Мощность двигателя СОЖ, кВт0,55
Объем бака СОЖ, л256
Давление подачи СОЖ, МПа0,5
Система ЧПУSiemens 808D
Габаритные размеры станка (Д×Ш×В), мм2600×2280×2400
Габаритные размеры с конвейером (Д×Ш×В), мм3575×2280×2400
Габаритные размеры упаковки (Д×Ш×В), мм4100×2280×2550
Масса станка (нетто/брутто), кг6000/6200
