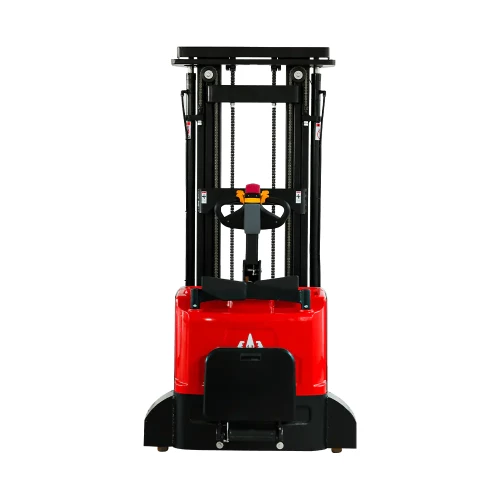

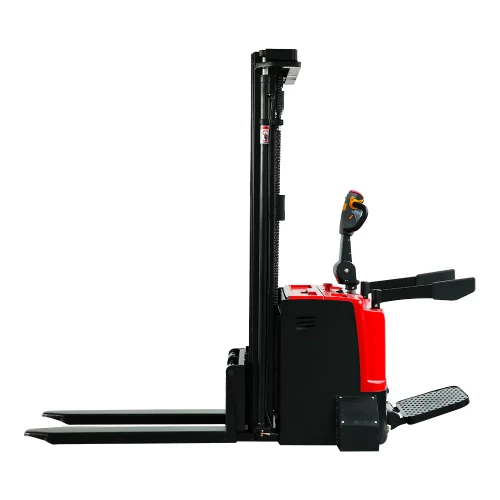

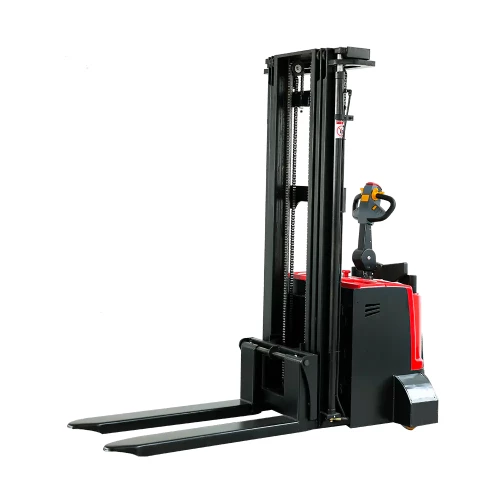

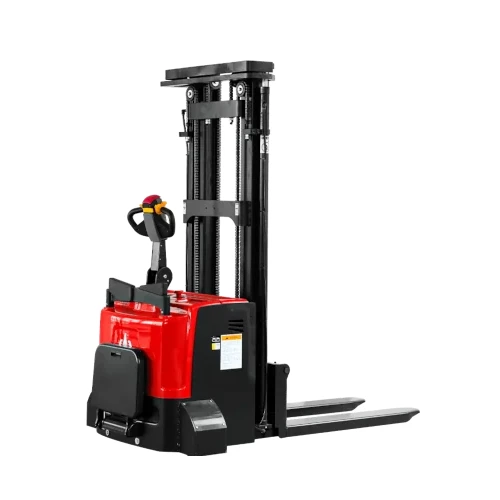

Электрический штабелер,CDD2055DS (сопровождаемый с платформой)

Электрический штабелеукладчик с платформой

Описание

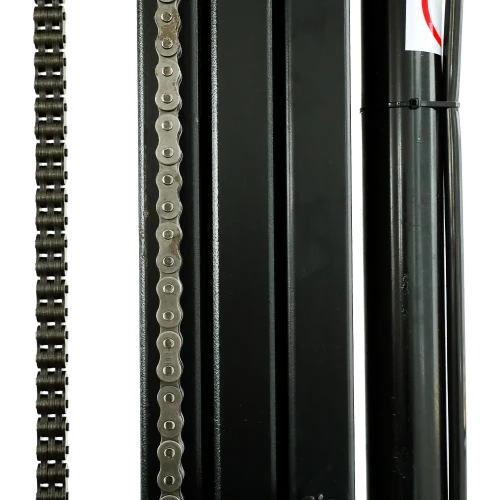

Конструкция мачты
Для электрического штабелеукладчика наша компания выбирает швеллерную сталь высочайшего качества для изготовления мачты, которая обеспечивает устойчивость и грузоподъемность машины. В частности, мы используем стальной швеллер #12C для внешней мачты и стальной швеллер #12J для внутренней мачты. Эти два типа швеллерной стали изготавливаются путем горячей прокатки, которая обладает высокой прочностью на изгиб и кручение, а также хорошей устойчивостью к усталости. Таким образом, он особенно подходит для погрузочно-разгрузочного оборудования.

Дизайн вилки
Пешеходный штабелеукладчик Haizhili имеет регулируемые удлиняющие вилки, изготовленные из утолщенного высокопрочного конструкционного стального листа. Кроме того, мы усилили вилку стальной пластиной специальной конструкции как с внешней, так и с внутренней стороны вилки, чтобы вилка не деформировалась при загрузке тяжелых грузов.

Гидравлический цилиндр
Гидравлический цилиндр электрического штабелеукладчика Haizhili изготовлен с помощью высокоточной автоматической сварки. Высококачественный цилиндр обеспечивает сильную мощность машины, позволяющую перевозить тяжелые грузы. Кроме того, для цилиндра электрической модели мы добавили функцию опускания буфера. Когда рама вилки падает близко к концу хода цилиндра, она автоматически снижает скорость опускания до конца хода цилиндра. Эта функция может уменьшить удар и шум при работе, увеличить срок службы масляного цилиндра и сделать работу более комфортной.

Система ведущих колес
Наша компания выбирает регулируемые по высоте вспомогательные колеса для пешеходного штабелеукладчика, которые обеспечивают хороший контакт ведущих колес с землей и исключают проскальзывание.

Система питания
Для контроллера мы использовали высококачественный контроллер, который обеспечивает стабильную работу укладчика и точное управление.
Для гидравлической станции мы использовали высокопроизводительную гидравлическую станцию 24 В/3 кВт, преимуществами которой являются низкий уровень шума и вибрации.
Для аккумулятора два комплекта необслуживаемых аккумуляторов большой емкости 12 В / 85 Ач, отвечающих требованиям длительной эксплуатации.

Система торможения

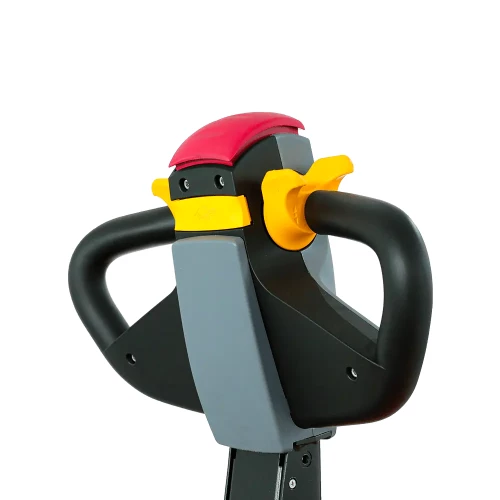

Двухпозиционный механический тормоз: румпель в вертикальном и горизонтальном положении.
Аварийный тормоз: немедленно отключите питание и затормозите, чтобы укладчик всегда был в безопасности.
Нижний переключатель для предотвращения столкновений: штабелеукладчик быстро останавливается, когда оператор нажимает на брюшной переключатель, и предотвращает сдавливание в аварийной ситуации

Технические характеристики

Производитель

Родина бренда — Китай

Основные параметры

Общая длина, мм — 2100

Высота подхвата, мм — 90

Ширина вил, мм — 570

Длина вил, мм — 1150

Размеры

Высота упаковки, мм — 2410

Ширина упаковки, мм — 850

Глубина упаковки, мм — 2100

Дополнительные параметры

Высота подхвата, мм — 90

Тип тормоза — электромагнитный

Длина вил, мм — 1150

Ширина вил, мм — 570

Прочее

Модель — CDDK

Грузоподъемность, кг — 2000

Высота подъема, мм — 5500

Вес аккумулятора, кг —

Аккумулятор, В/Ач — 24/225

Высота в сложенном положении, мм — 2410

Скорость передвижения (с грузом/без груза), км/ч — 5,6/6,0

Тип батареи — Li-ion

Габариты аккумулятора, мм  —

Максимальная высота подъема, мм  6110

Мощность двигателя передвижения, л.с.  2,04

Мощность двигателя передвижения, кВт  1,5

Мощность двигателя подъёма, кВт  3,0

Остаточная грузоподъемность при максимальной высоте, кг  400

Общая ширина, мм  850

Передвижение  полностью элеткрический

Радиус поворота, мм  1655

Размер ведущего колеса, мм  250×70

Размер поворотных колес баланса, мм  150х60

Размер подвилочных роликов, мм  80х84

Скорость опускания (с грузом/без груза), мм/с  0,12/0,11

Скорость подъема (с грузом/без груза), мм/с  0,09/0,11

Страна производства  Китай

Тип мачты  Триплекс

Электроусилитель руля  Да

Уровень шума, дБ  70

Центр нагрузки, мм  600

Ширина прохода (800х1200 паллет), мм  2515
