Автоматический сверлильно-присадочный станок с ЧПУ WoodTec BHM 2490 R

НАЗНАЧЕНИЕ:

WoodTec BHM 2490 R – надежный и производительный сверлильно-присадочный станок с ЧПУ, предназначенный для высокоскоростного и точного, глухого и сквозного сверления плоскостей и торцов мебельных деталей, с возможностью фрезерования паза, выборки, снятие четверти.

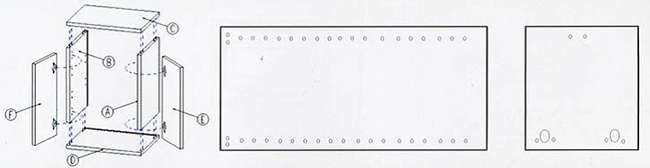

СХЕМА ОБРАБОТКИ:

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Компактный сверлильно-присадочный станок с ЧПУ, с простым управлением сэкономит Ваше время и деньги. Станок WoodTec BHM 2490 R не требует перенастройки на каждую деталь, достаточно выбрать программу и установить заготовку. В программе могут быть выбраны сотни различных карт присадки, и станок будет работать в поточном режиме без перенастроек.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Простота обработки. Обработка пяти поверхностей осуществляется автоматически, за одну установку заготовки.
Базирующий упор, который позволяет быстро и точно устанавливать заготовки для обработки.
Верхний автоматический упор, который не позволит подать заготовку большей ширины в зону обработки, тем самым предотвратить возможность брака.
Библиотека файлов, которая хранит необходимые карты присадки и позволяет быстро выбирать необходимую.
Возможность работы совместно с программным обеспечением сторонних производителей.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Массивная конструкция станины

Станина станка состоит из двух частей. Основание станины цельносварное, выполнено из толстостенных прямоугольных труб. В сочетании с компактными размерами, только основание станка имеет массу порядка 700 кг, что обеспечивает отличный уровень жесткости и виброустойчивости.

Высокоточные линейные направляющие повышенной жесткости

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

Высокопрецизионные шарико-винтовые передачи по всем осям «PMI» (Тайвань)

Применение шарико-винтовой пары увеличенного сечения гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий.

Серводвигатели Syntec (Тайвань)

Установленные на каждом узле для перемещения по осям X, Y и Z, серводвигатели, обеспечивают высокоточное позиционирование в соответствии с заданной программой при высокой скорости перемещения до 40-50 м/мин. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности и стабильности даже при работе в тяжелых производственных условиях.

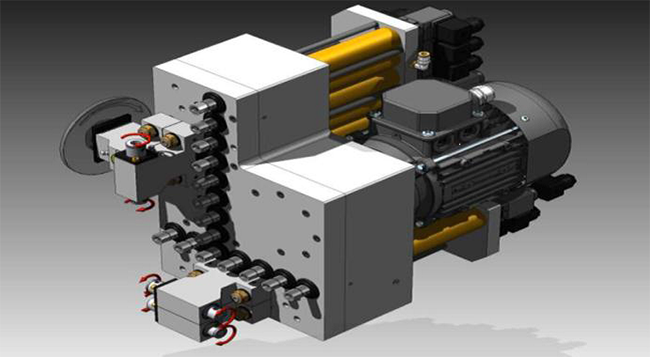

Сверлильноприсадочная голова «FAM» (Италия)

Изготовлена ведущим мировым производителем комплектующих компанией «FAM» (Италия).

Комплектация:

13 вертикальных шпинделей;
10 горизонтальных шпинделей (3+3 по X и 2+2 по Y);
Фрезерный узел.

Присадочные шпиндели приводятся во вращение при помощи электродвигателя, в рабочее положение выводятся при помощи пневматических цилиндров, а далее при помощи серводвигателя подаются на заданную глубину сверления.

Промышленный электрошпиндель 2,2 кВт

Высокая частота вращения (24 000 об/мин) и оптимальная мощность (2,2 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.

Базирование детали

На входе станка деталь базируется по стальному пневматическому упору, управляемой стойкой ЧПУ. Упор позволяет точно задать начало отсчета координат для данной заготовки, а оптический датчик проконтролирует наличие заготовки и защитит от ложного запуска станка.

Шкаф управления

Шкаф управления — самый основной элемент станка и от его надежности зависит дальнейшая стабильная работа станка. Шкаф управления станком WoodTec оснащен комплектующими ведущих мировых производителей (Bosch Rexton, Schneider, Omron, Telemecanique) и скомпонован в отдельный блок, изолированный от внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания.

Электрокомпоненты SCHNEIDER (Германия)

Электрокомпоненты установленные на станке, произведены всемирно известным лидером в области управления электроэнергией – Schneider Electric (Германия).

Пневматический захват

Предназначен для четкой и надежной фиксации заготовки во время ее технологического перемещения во время цикла присадки.

Загрузка и выгрузка деталей

Деталь загружается вертикально и перемещается по стальным роликам. Боковые столы снабжены дополнительными щетками для предотвращения повреждения обрабатываемых панелей. На входе и выходе станка предусмотрены рольганги для работы с длинными деталями.

Система управления «SYNTEC» (Тайвань)

Одна из самых доступных и надежных систем управления. Поставляется в комплекте с ПК и специализированным программным обеспечением. Широкие возможности обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении.

Главное преимущество: интуитивность и простота управления, что позволяет обучиться работе на станке за максимально короткие сроки.

Сканер для работы со штрих-кодами

Для удобства работы, а также для сокращения времени перехода на различные карты присадки станок оснащен сканером для считывания штрих-кодов. Данная система позволяет экономить до 20% рабочего времени, а также снизить влияние человеческого фактора, тем самым уменьшить количество брака.

Централизованная система смазки

Данная система позволяет значительно снизить время на обслуживание станка и риск повреждения направляющих за счет недостаточного или избыточного количества смазочного материала.

Система подготовки сжатого воздуха

Позволяет обеспечить необходимое качество сжатого воздуха на входе в станок, т.е. отделить влагу, которая оказывает негативное воздействие на пневматические системы станка и в целом на долговечность всего оборудования.
