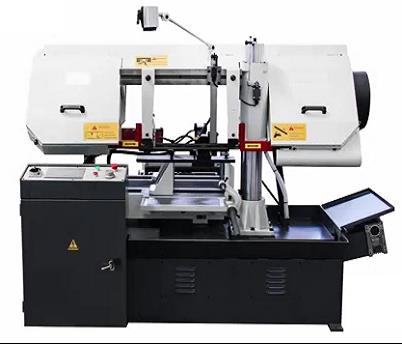

Автоматический ленточнопильный станок колонного типа Stalex BS-5040

Модель Stalex BS-5040 является автоматическим ленточнопильным станком, колонного одностоечного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500×300 мм под углом 90° (без опции «прижим для пакетной резки»).
Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».

В стандартную комплектацию входят:
— ленточнопильный станок
— ленточнопильное полотно, установленное на станке
— гидравлические прижимы для пакетной резки на стационарные и подающие тиски
— механический ограничитель подачи заготовок

Основные элементы
— Автоматическая подача заготовок в зону резания.
— Угол пиления заготовок 90°.
— Макс. единичный ход подающих гидравлических тисков – 500мм.
— Длина заготовки / подачи подвижных тисков – задаётся через ЧПУ станка
— Тиски гидравлические с возможностью быстрого зажима заготовок.
— Комплект гидравлических прижимов для пакетной резки.
— Станок управляется трёхфазным двигателем.
— Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена.
— Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
— Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно.
— 4 скорости вращения полотна.
— Подсветка зоны резания.
— Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
— Система быстрого подвода пильного полотна к заготовке
— Автоматическое отключение при завершении резки
— Сенсорный дисплей управления
— Шнековый конвейер

Гидравлические тиски + прижимы для пакетной резки

ПЛК станка

Пульт станка

Шнековый конвейер в стандартной комплектации

Механическое натяжение полотна

Рычаг регулировки натяжения полотна

Гидравлические тиски стационарные (тиски фиксации заготовки в зоне резания) и гидравлические тиски подающие (тиски подачи загото…
