Резьбонарезные станки: нарезание резьбы на трубах и в отверстиях

Резьбонарезной станок заменяет ручной клупп и метчик в патроне дрели там, где нарезать резьбу приходится каждую смену: на монтаже трубопроводов отопления и водоснабжения, в ремонтном цехе предприятия, в небольших мастерских по изготовлению деталей с отверстиями под метчик. КазМеханика поставляет электрические станки VOLL и Proma для труб, оборудование Stalex с NC-контроллером для отверстий, а также головки и ножи к ним. Часть позиций отгружается со склада в Казахстане, часть поставляется под заказ. Покупатель раздела: снабженец строительной организации, механик производства, владелец мастерской.

Виды резьбонарезных станков: для труб и для резьбовых отверстий

В разделе два класса оборудования, и они не взаимозаменяемы. Станок для труб зажимает трубу в патроне и вращает ее, а головка с ножами формирует наружный профиль. Станок для отверстий, наоборот, вращает метчик, а деталь лежит на столе. От этого различия зависит выбор с первого пункта.

• Станки для труб V-Matic и Proma ZPM-50: нарезание резьбы на стальной трубе от 1/2 до 4 дюймов, профиль конической BSPT, цилиндрической и метрической. Профессиональный инструмент монтажной бригады на отопительных и водопроводных сетях, в котельных и на насосных станциях.
• Станки Stalex SK4016 и SK4024: метчик в быстрозажимном цанговом патроне режет отверстия М3–М24 под управлением NC-контроллера. Оборудование для мелкосерийного и серийного производства деталей. Для массового производства крепежа берут резьбонакатные автоматы, в этом разделе их нет.
• Резьбонарезные манипуляторы Stalex MR-DS: консольный привод метчика, применяются на крупных заготовках, которые не поставить на стол станка. Индекс указывает предел по метрическому профилю (MR-DS16, MR-DS36, MR-DS48), исполнения с охлаждением рассчитаны на вязкие материалы.
• Резьбонарезные головки: сменные узлы под профиль BSPT, BSPP, метрический. Выпускаются под каждую серию V-Matic. Автоматическая головка раскрывается в конце прохода сама, и цикл становится полуавтоматическим.
• Резьбонарезные ножи: гребенки HSS под трубный профиль BSPT и BSPP, легированные гребенки под метрический М12–М45. Обслуживание станка в основном сводится к замене изношенных гребенок, поэтому запасной комплект берут вместе со станком.
• Принадлежности: зажимные губки и гратосниматель к V-Matic A2, станок для снятия фасок SH-80/5 под подготовку торца перед сваркой.

Как выбрать электрический резьбонарезной станок для труб: характеристики и диапазон диаметров

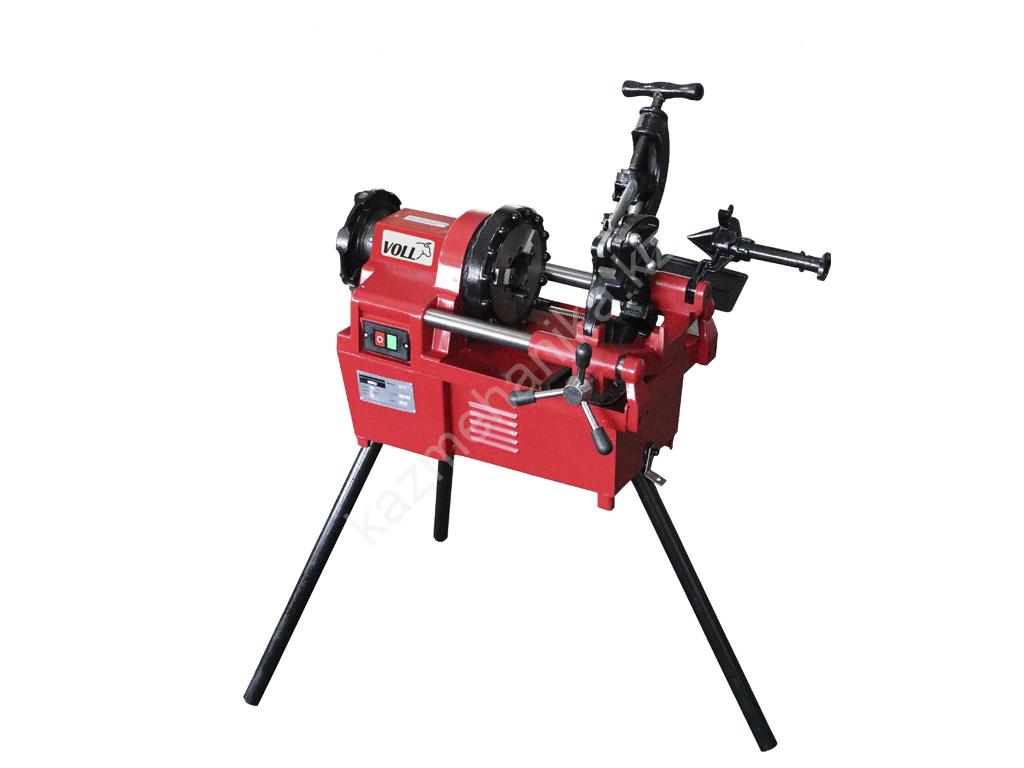

Первый параметр выбора: верхняя граница по диаметру. Цифра в индексе V-Matic задает ее в дюймах. A2 обрабатывает трубы до 2", A3 до 3", A4 до 4". Серия POWER V-Matic A3R и A4R выпускается для мобильного и стационарного использования на наружных инженерных сетях. Proma ZPM-50 закрывает размеры G1/2–G2 и дополнительно метрический М8–М24. Двигатель защищен по IP54: надежный вариант для открытой площадки. Мощность двигателя растет вместе с предельным диаметром: 750 Вт у ZPM-50, 1,5 кВт у A4.

Скорость нарезания резьбы у односкоростных моделей до 2" одна: 27 или 32 об/мин. Для водогазопроводной трубы этого достаточно. Для нарезания резьбы на трубах от 3" нужны две или три ступени: на 11 об/мин шпиндель идет медленно, зато момента хватает на толстостенную заготовку 4". Подача головки на всех моделях ручная, рычагом, поэтому производительность зависит от оператора, а точность профиля задают ножи и головка.

Масса решает вопрос размещения. Модели на 65–74 кг перевозят на объект в бригадном автомобиле, габариты A2 всего 760×450×550 мм. A4 на 174 кг ставят стационарно на заготовительном участке. Все модели для труб питаются от сети 220 В, отдельная линия 380 В не нужна.

Станок резьбонарезной Stalex для отверстий: расшифровка индекса и режимы работы

Две последние цифры в индексе Stalex SK указывают предел по метрическому профилю: SK4016 работает от М3 до М16 при 0–370 об/мин, SK4024 нарезает М6–М24 при 0–187 об/мин, максимальный момент на шпинделе у него 144 Н·м. Двигатель у обоих 1,2 кВт, питание 230 В, масса 90 и 120 кг. В карточках товара тип указан как станок по металлу: обработка ведется по конструкционной стали и сплавам.

Управление через NC-контроллер с сенсорной панелью. Оператор выбирает материал из библиотеки, и станок сам задает скорость вращения шпинделя и глубину. Это бережет метчик и остальной набор режущего инструмента от поломки. Работа возможна в ручном и автоматическом режиме, в базовую комплектацию входит набор цанговых патронов. Оборудование берут под партию деталей, где ручной метчик не дает стабильной глубины, а не под разовое отверстие.

Купить резьбонарезной станок в Казахстане: цена, доставка, гарантия

Резьбонарезные станки в Алматы, Астане, Павлодаре, Шымкенте и еще 16 городах выдаются в пунктах партнера Jet Logistic, а до адреса заказчика доставка по Казахстану идет транспортной компанией. Цена на каждую позицию открыта в карточке товара. Счет с НДС выставляется на весь заказ сразу: станок, головки под нужный профиль, запасные гребенки, гратосниматель. Юрлицам доступна постоплата после согласования лимита. Заказ оформляется в интернет-магазине или по телефону 8 (707) 878 68 58, купить в Алматы можно с получением в пункте выдачи.

Ножи, губки, головки и гратосниматель помещаются в легковой автомобиль. Станки массой 65–174 кг отправляются на паллете транспортной компанией, стоимость доставки рассчитывается по городу и весу. Позиции со склада отгружаются до 3 дней, под заказ поставка занимает от месяца. Гарантия от 12 месяцев на оборудование при эксплуатации по инструкции. По Stalex и Proma КазМеханика выступает официальным дилером, поэтому сервис и запчасти после гарантии идут через производителя. Продажа по тендеру Госзакуп или Самрук-Казына оформляется с сертификатами соответствия на каждую позицию. Вопросы по подбору профиля и комплектации: [email protected].
