Планшайба для токарного станка — съемная деталь токарного станка: металлический диск, который навинчивается на шпиндель передней бабки и удерживает изделия, не помещающиеся в патрон. Это корпуса, фланцы, кронштейны и другие обрабатываемые детали неправильной формы. Изделие крепится к диску болтами и прихватами в пазах или отверстиях, поэтому один диск выполняет функции крепежной плиты для множества разных заготовок. Такая универсальность избавляет от дополнительных приспособлений.
Планшайба токарного станка и ее конструкция
Основа конструкции: диск с посадочным отверстием в центре: им он садится на шпиндель соосно оси шпинделя. Рабочая плоскость снабжена пазами или отверстиями под крепеж: болты, прихваты и угольники. Головка болта вставляется в паз и фиксируется там, а количество пазов и отверстий зависит от диаметра диска. Торец обрабатывают так, чтобы он вращался без биения.
Виды планшайб для токарных станков
Каждый вид исполнения определяет способ крепления детали и то, какие изделия на нем удобно обрабатывать.
- С Т-образными пазами. Крепеж может располагаться на разном расстоянии от центра диска. Исполнение подходит для заготовок сложной формы.
- Со сквозными пазами. Болт перемещается вдоль паза, и изделие при центрировании сдвигают к краю диска или к центру.
- С отверстиями. Крепеж ставят в заданных точках, что удобно для серии одинаковых изделий.
- Модели поводкового типа. Передают вращение изделию, которое стоит в центрах.
- С угольником. Угольник выводит обрабатываемую сторону детали параллельно оси. Корпуса с выступами и фланцы удобно ставить именно на такой диск.
- Универсальные и специальные. Универсальная планшайба сочетает пазы и отверстия, специальную делают под конкретную деталь или станок.
Отдельная группа — самоцентрирующие модели со штифтами. Регулируемая планшайба BELMASH AF250A рассчитана на готовые чаши, тарелки и другие круглые изделия: диаметр на зажим от 42 до 210 мм, на разжим от 80 до 240 мм, посадка М33х3,5. Резиновые обода штифтов дают бережную фиксацию готового изделия.
На токарно-карусельных станках диск служит основным столом. Использование планшайб на универсальных станках оправдано, когда деталь велика или несимметрична.
Как выбрать планшайбу

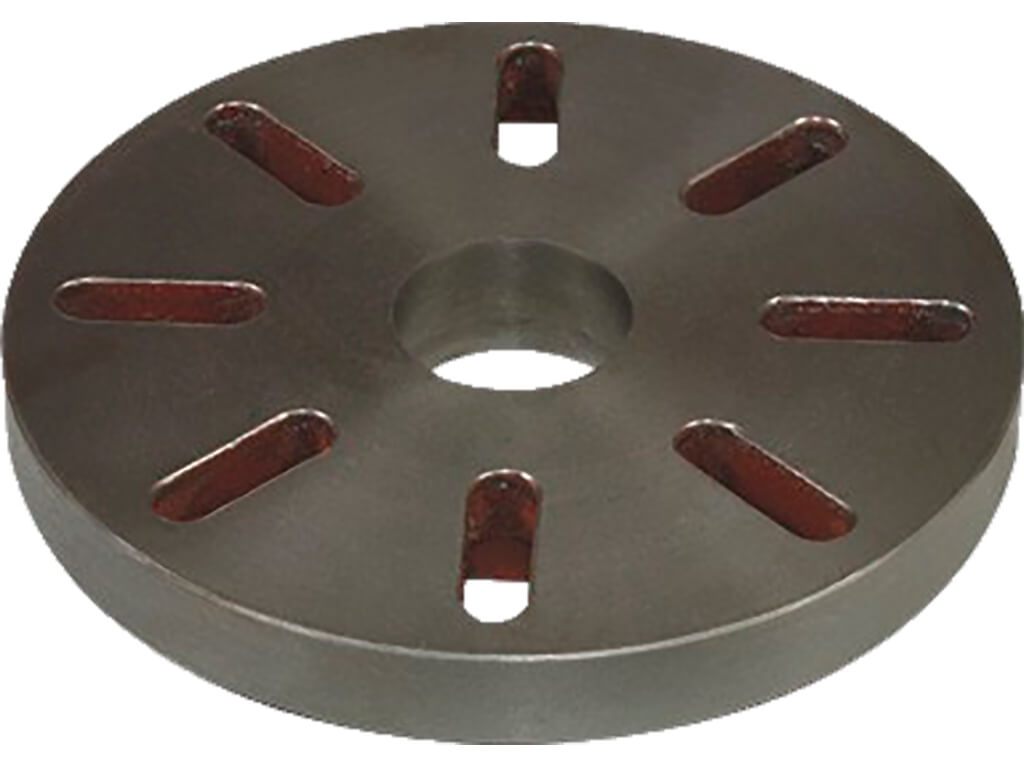

Планшайбу подбирают под конкретный станок. Посадочное отверстие и присоединительные размеры шпинделя должны совпадать с паспортом. Модели MML 1830, M712 и MasterTurn 2860G сделаны под токарные станки Metal Master с теми же названиями. Исполнение выбирают по изделию.
| Изделие | Исполнение | Как крепится |
|---|---|---|
| Корпус или кронштейн сложной формы | Т-образные пазы | Болты и прихваты |
| Деталь, которую нужно сместить от центра к краям диска | Сквозные пазы | Болты вдоль паза |
| Серия одинаковых изделий | Отверстия | Фиксация в заданных точках |
| Фланец или корпус с плоскостью под прямым углом к диску | Угольник | Угольник и зажимные винты |
| Готовая чаша или тарелка | Штифты с резиновыми ободами | Зажим или разжим штифтов |
Квадратную или шестигранную деталь можно взять в четырехкулачковый патрон, а для обработки в центрах понадобятся токарные центры. Остальную оснастку для токарных станков по металлу и сами токарные станки можно выбрать в соседних категориях.
Установка планшайбы на станке
Установка планшайбы занимает пять шагов.
- Навинтите диск на шпиндель и проверьте его биение.
- Чтобы закрепить деталь, положите ее на диск и зажмите прихватами, затянув болты вполсилы.
- Совместите центр детали с осью шпинделя и проверьте положение индикатором.
- Если масса смещена от оси, добавьте противовес: балансировка уменьшает вибрацию на рабочих оборотах.
- Затяните крепеж окончательно, чтобы исключить сдвиг, и прокрутите диск вручную: режущий инструмент должен проходить свободно.
Крепеж и инструмент для планшайбы
В работе с планшайбой используются болты, прихваты и зажимные винты. Для проверки центровки используется индикатор. Болты и прихваты устанавливаются в пазы с учетом размера детали, и обработка может производиться после того, как биение проверено. Жесткость крепления зависит от подобранного крепежа, поэтому режущий инструмент выбирают, когда деталь уже установлена. Крепежный набор для M712 заказывают отдельной позицией.
Условия покупки
Купить планшайбу можно в интернет-магазине КазМеханика или по контактным данным на сайте. Цена каждой модели указана в карточке товара. Юридическим лицам ИП «КазМеханика» выставляет счет с НДС и дает постоплату по согласованию. Планшайбы удобно приобретать вместе с крепежом и патроном: так за одну поставку собирается комплект к станку.
Позиции в наличии отгружаются со склада в Казахстане до 3 дней, позиции под заказ — от месяца. Получить заказ можно в пункте выдачи Jet Logistic в одном из 20 городов, а стоимость доставки считается индивидуально. На оборудование действует гарантия от 12 месяцев, кроме запчастей и мелких комплектующих.
Вопросы покупателей
Чем планшайба отличается от патрона?
Самоцентрирующий кулачковый патрон зажимает круглую деталь кулачками и центрирует ее сам. Планшайба держит изделие на диске, поэтому на ней обрабатывают детали любой формы, а положение относительно оси станка выставляют вручную.
Подойдет ли планшайба к моему станку?
Нужна планшайба, чей размер и посадка совпадают с паспортом шпинделя. Пришлите модель станка, и менеджер сверит посадку.
Нужен ли отдельный крепежный набор?
Для крепления нужны болты, прихваты и зажимные винты. Набор для M712 поставляется отдельной позицией, а подбор крепежа под другие исполнения можно уточнить при заказе.
Как поставить несимметричную деталь?
Деталь размещается на диске с угольником или в пазах. Ее положение выставляют по оси и уравновешивают противовесом, если масса смещена в одну сторону.
