Сегментный листогиб

Сегментный листогиб гнет листовой металл на станке, где прижимная балка собрана из отдельных сегментов разной ширины. Из сегментов набирают нужную длину прижима, поэтому на таком станке делают кассеты, закрытые короба и другие изделия с несколькими гибами по контуру. Сегментальный листогиб и сегментный листогибочный станок — два названия одной машины. В каталоге по обоим названиям открываются одни и те же станки листогибочные сегментные. Модели с рабочей длиной от 1270 до 2540 мм и толщиной листа до 2,5 мм подходят для небольшой мастерской, вентиляционного и кровельного производства.

Устройство и принцип работы листогибочного станка

Прижим обеспечивает фиксацию заготовки из металлического листа, а поворотная гибочная балка загибает свободный край на нужный угол. Станок обрабатывает стальные листы по одному, а сегментированная верхняя балка прижима состоит из сегментов, которые снимают и переставляют. Для короба набирают сегменты по ширине стенки: уже выгнутые борта и сгибы остаются в промежутках между ними, и заготовку можно гнуть со всех сторон. Конструктивные особенности такого прижима позволяют набирать его под ширину стенки каждого изделия: для самой сложной конфигурации подбирают другой набор сегментов. Для резки и гибки металла нужны два станка: заготовки нарезают заранее на гильотинах, а листогиб только гнет. Угол гиба задается на станке, максимальное значение у моделей в каталоге составляет 135°.

Виды сегментных листогибов и тип привода

Сегментные станки различаются числом сегментных балок и размерами рабочей зоны. Сегментированная балка у серии MTB может быть верхней, гибочной и нижней. В качестве привода у серии MTB указан ножной привод, поэтому такие модели относятся к ручному типу. Для серии MTS привод в карточках не указан, его уточняют у менеджера.

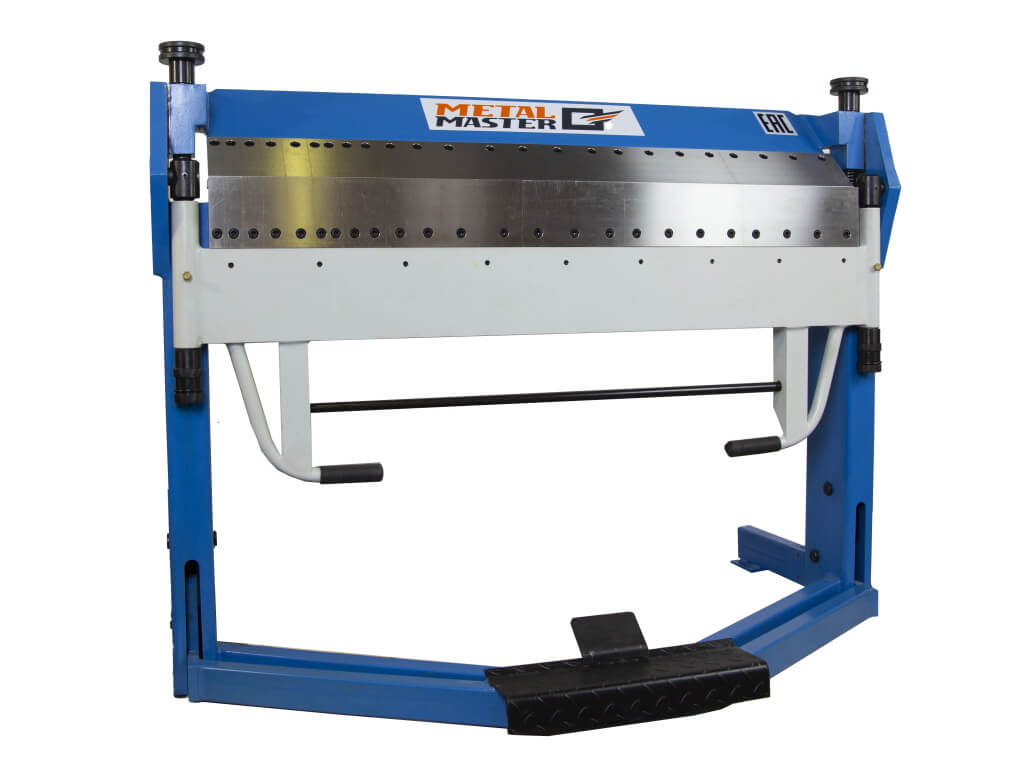

• Серия MTB с ножным приводом. Это ручной листогиб для мастерской. В модификации 1S сегментная только верхняя прижимная балка, в 2S сегментными сделаны верхняя и гибочная балки, в 3S сегментны все три балки, включая нижнюю. Подъем верхней балки составляет 45 мм, рабочая длина от 1270 до 2020 мм. Модели 1220 имеют компактные размеры: габариты упаковки 1700 х 710 х 1270 мм.

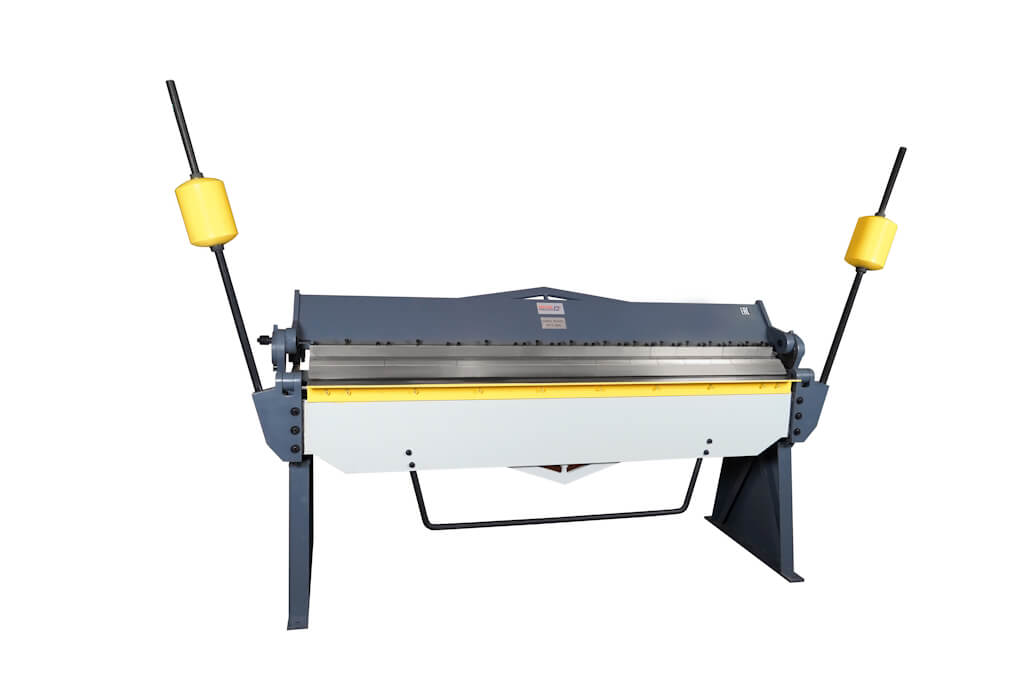

• Серия MTS для длинных заготовок. Рабочая длина 2040 и 2540 мм, толщина листа 2,0 и 2,5 мм, подъем верхней прижимной сегментной балки 90 мм. Станки массой от 850 до 1310 кг рассчитаны на фасадные кассеты и крупные короба. Габариты MTS 2020 составляют 2550 х 760 х 1000 мм.

Технические характеристики

Индекс читается просто: первые две цифры примерно соответствуют рабочей длине в дециметрах, последние две дают толщину листа в десятых долях миллиметра. Модель 1220 рассчитана на длину 1270 мм и толщину 2,0 мм, модель 2025 на длину 2040 мм и толщину 2,5 мм. Для серии MTB максимальная толщина указана для стали с пределом прочности менее 400 МПа.

Как выбрать сегментный листогиб

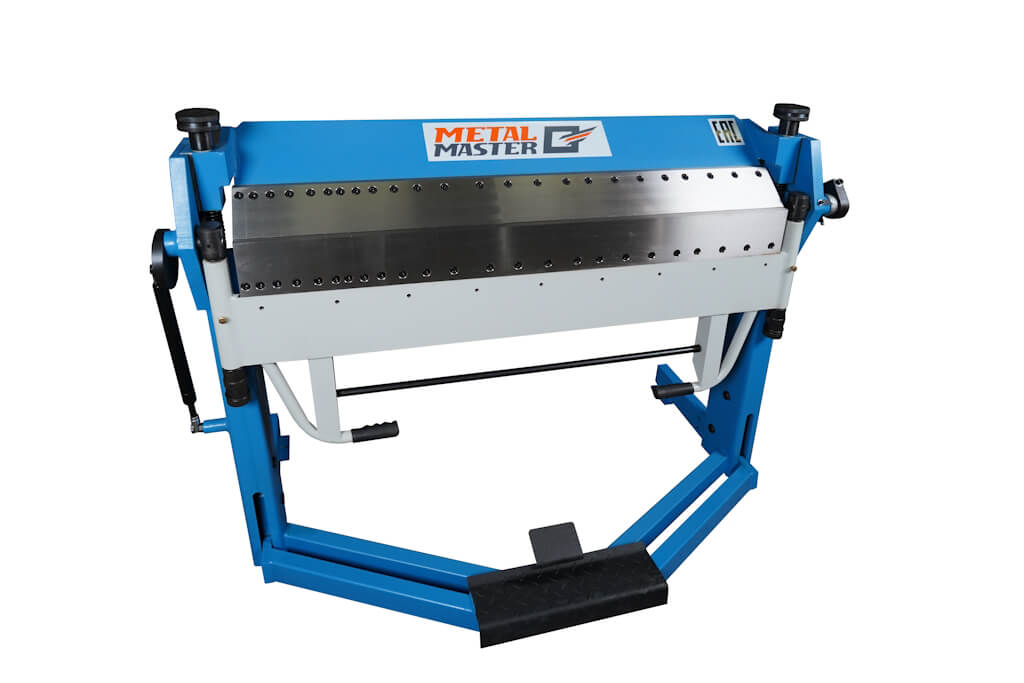

• Толщина листа. Берите станок с запасом по максимальной толщине относительно самого толстого материала в вашем заказе. Для листа 2,5 мм подходят MTS 2025 и MTS 2525, для листа 1,2 мм при длине гиба около 2 м подходят MTB 1S 2012 и MTB 2S 2012.
• Рабочая длина. Она должна быть не меньше самой длинной стороны изделия: листовой металл при гибке ложится на станину по всей длине. Короба и карнизы до 1,2 м делают на 1270 мм, фасадные кассеты и длинные доборные элементы гнут на 2040 и 2540 мм.
• Число сегментных балок. Модель 1S закрывает базовые задачи по коробам. Версии 2S и 3S выбирают для сложных изделий с несколькими гибами разной формы.
• Подъем верхней балки. Он задает высоту борта, который помещается под балку и свободно выходит из станка. Для невысоких бортов хватает 45 мм, для коробов повыше нужны 90 мм серии MTS.
• Точность. Сегменты подбирают по ширине борта, поэтому стенки короба можно выгнуть с одинаковым размером по всему контуру.

Сравнение с ручными, гидравлическими и электрическими листогибами

Ручной станок с ножным приводом подходит для мастерской, где гнут тонкий лист малыми партиями. Если лист толще 2,5 мм, смотрите листогибочные прессы и гидравлические листогибы. Электрический привод ускоряет серийную работу: такие модели описаны на странице электромеханических листогибов. Для прямых гибов без сложного контура удобны ручные листогибы, а сегментные станки выбирают, когда изделие нужно согнуть с нескольких сторон.

Где применяются станки для гибки металла

• фасадные панели и кассеты для строительства и облицовки зданий;
• короба и воздуховоды для вентиляции;
• элементы кровли и водостока: отливы, откосы;
• корпуса, кожухи, поддоны и ограждения оборудования.

При изготовлении изделий разной формы на ручном станке получают детали от простых гибов до замкнутого контура. Металлоизделия из листа с бортами со всех сторон удобно делать на сегментной балке. Сначала выбирают модель в каталоге, затем уточняют у менеджера толщину листа и размеры заготовки.

Условия покупки

Цена указана в карточке каждой модели. Юридическим лицам выставляем счет с НДС, постоплата согласуется индивидуально. Если нужно купить в Алматы сегментный листогиб, оформите заказ в интернет-магазине или напишите по контактным данным на сайте. Менеджер подберет модель под толщину листа и длину ваших изделий. Отгрузка со склада в Казахстане занимает до 3 дней, под заказ срок начинается от месяца. Забрать заказ можно в пунктах выдачи Jet Logistic в 20 городах Казахстана, стоимость доставки считается индивидуально. Гарантия на оборудование от 12 месяцев. Остальные типы станков для гибки металлических листов описаны на странице категории листогибов.
