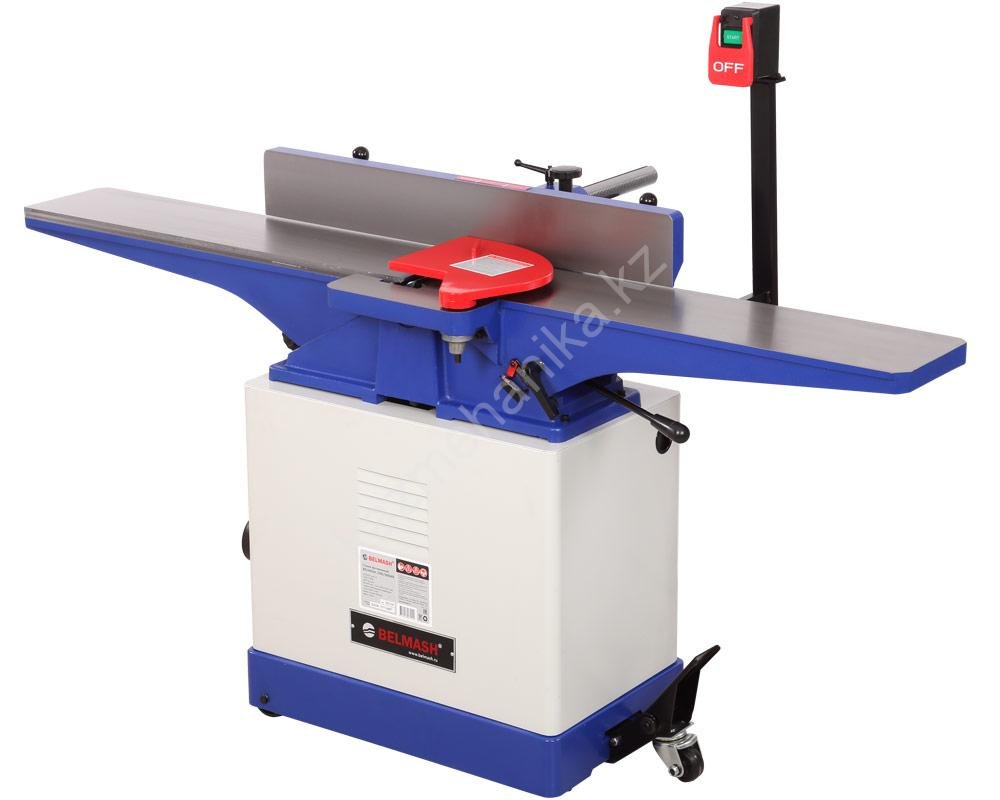

Фуговальный станок BELMASH J200/1800ARH

Фуговальный станок BELMASH J200/1800ARH представляет собой современное оборудование для обработки деревянных заготовок и применяется в небольших столярных мастерских.

При соответствующей наладке на станке можно выполнять следующие операции:
— строгание (фугование) по пласти или кромке
— строгание (фугование) под углом (по ребрам)
— выборка четверти.

Особенности

• Установлен вал Helical
• Параллельный упор, каретка, основание, рабочие столы изготовлены из высококачественного чугуна
• Длинные столы для обработки габаритных заготовок
• Параллельный упор наклоняется на 45 градусов в обе стороны
• Колесная система для перемещения станка по мастерской
• Кнопки управления на отдельной стойке
• Патрубок для подключения стружкоотсоса

Конструкция

Станок имеет классическую конструкцию: на стальной тумбе расположены литые чугунные элементы: основание, рабочие столы, параллельный упор с кареткой.
Двигатель асинхронный, с режимом работы S1 и потребляемой мощностью 1700 Вт. Питание осуществляется от сети 230 Вт, аналогичная модель для подключения сети 400 Вт — BELMASH J200/1800ARH (1.7 кВт, 400 В)

На станке установлен сегментированный ножевой вал Helical с 40 ножами, размещенными по спирали. Такое расположение лезвий обеспечивает последовательный вход в заготовку, снижает шум, вибрацию, ударные нагрузки и дает более чистый рез. Это особенно актуально при работе с твердой древесиной, а также на сучках, трещинах, свилеватых участках. Каждый сегмент имеет по четыре режущих кромки, что кратно увеличивает их ресурс: по мере необходимости лезвия переворачиваются или выборочно заменяются. Упрощенная модель без вала Helical — BELMASH J200/1800AR.

Ширина обработки средняя для модельного ряда и составляет 203 мм. Рабочие столы имеют общую длину 1860 мм. Удлиненный стол обеспечивает прямолинейность. Даже довольно габаритная заготовка, уложенная на него, будет иметь надежную опору, оператору остается только перемещать ее в горизонтальной плоскости и немного прижимать к поверхности стола. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.

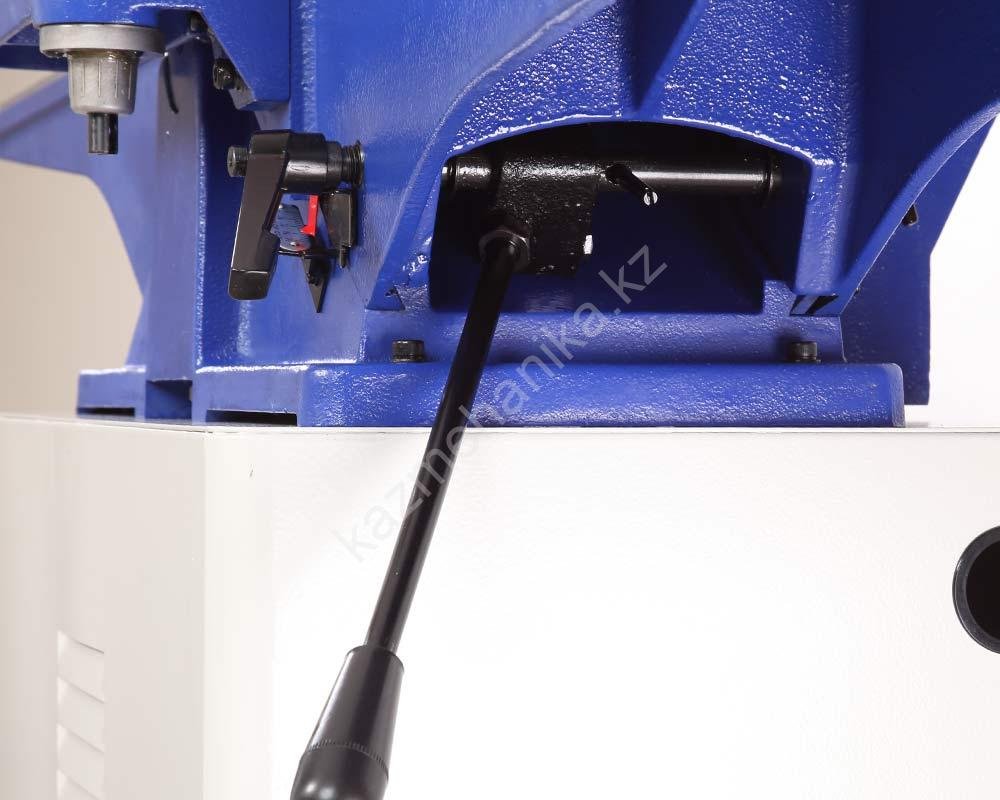

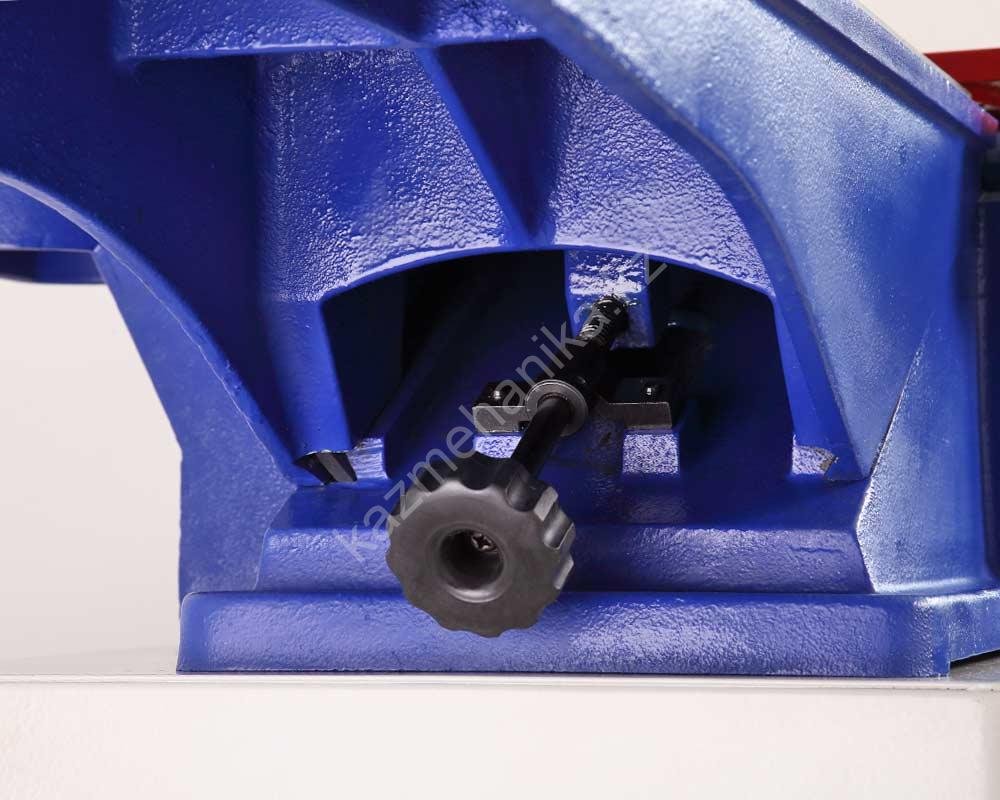

Подающий и приёмный столы перемещаются по направляющим «ласточкин хвост», данный механизм обеспечивает надежность и долгий срок службы. Максимальная глубина регулировки подающего стола 13 мм (для операции отбора четверти).

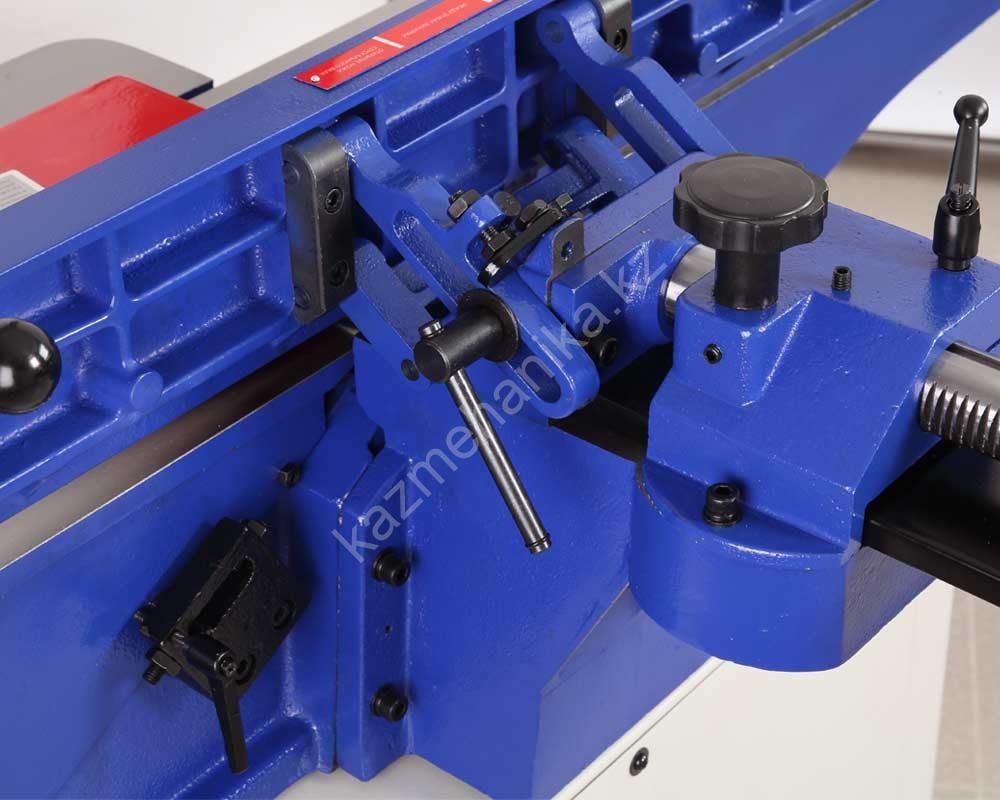

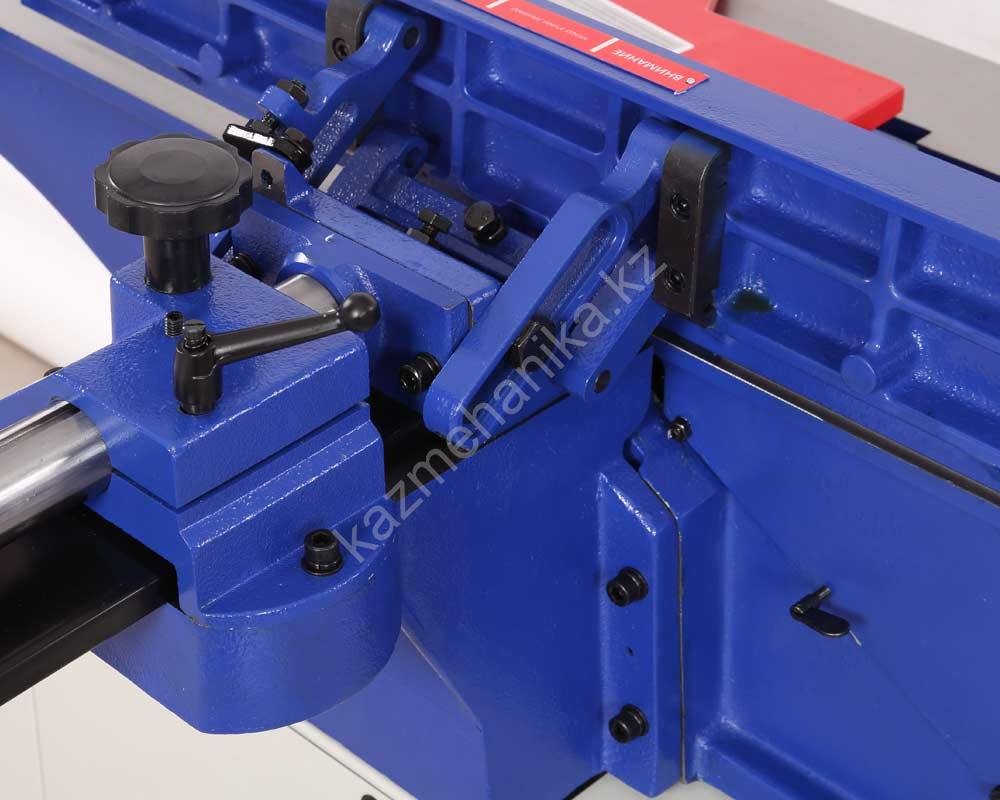

Размер параллельного упора 886 × 123 мм, он позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны.  Способ перемещения – реечный, более удобный механизм выставления угла.

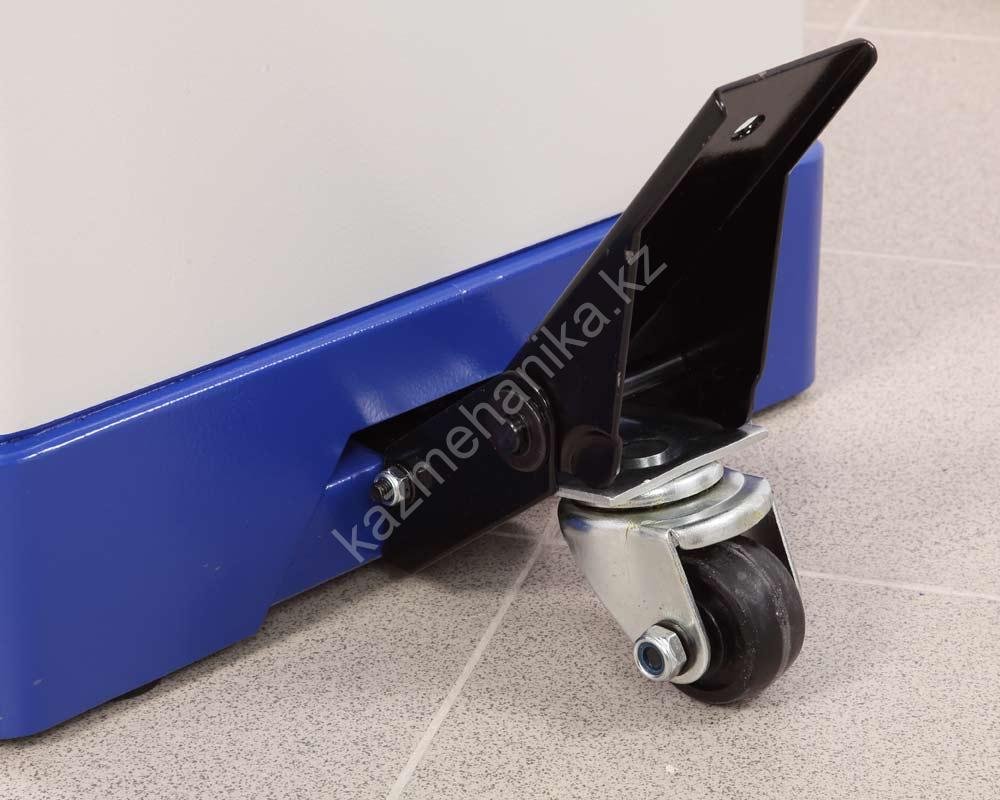

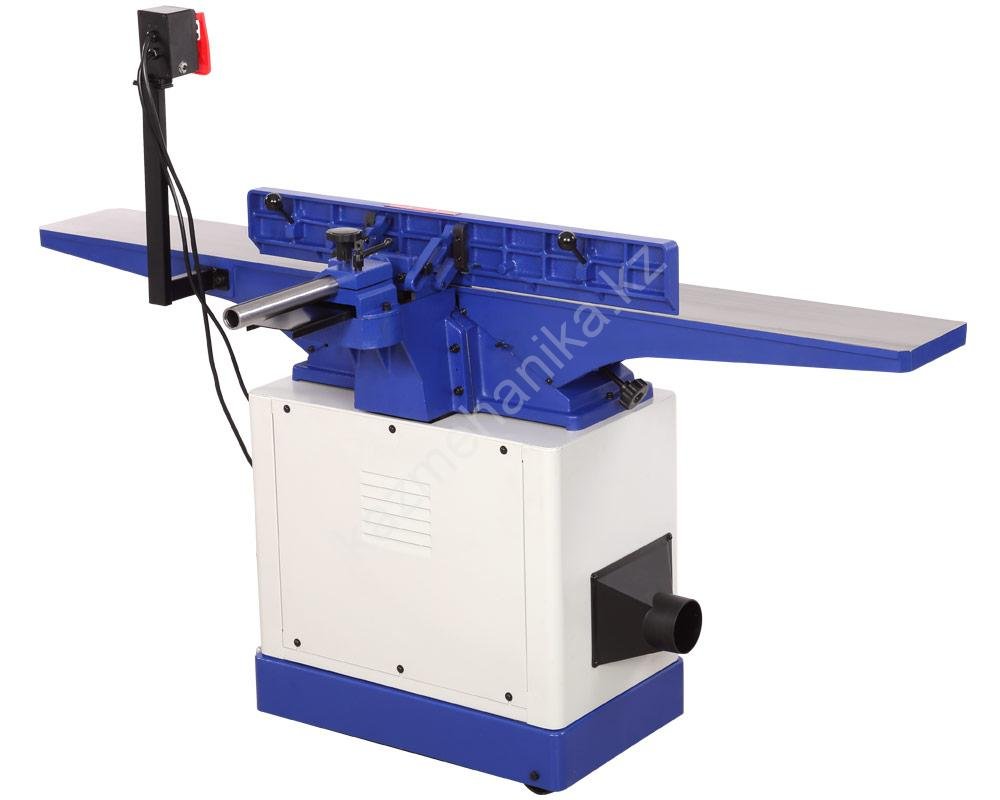

На стальном корпусе размещен патрубок (98 мм) для подключения системы аспирации. В нижней части основания установлена колесная система, которая позволяет перемещать массивный станок по мастерской.

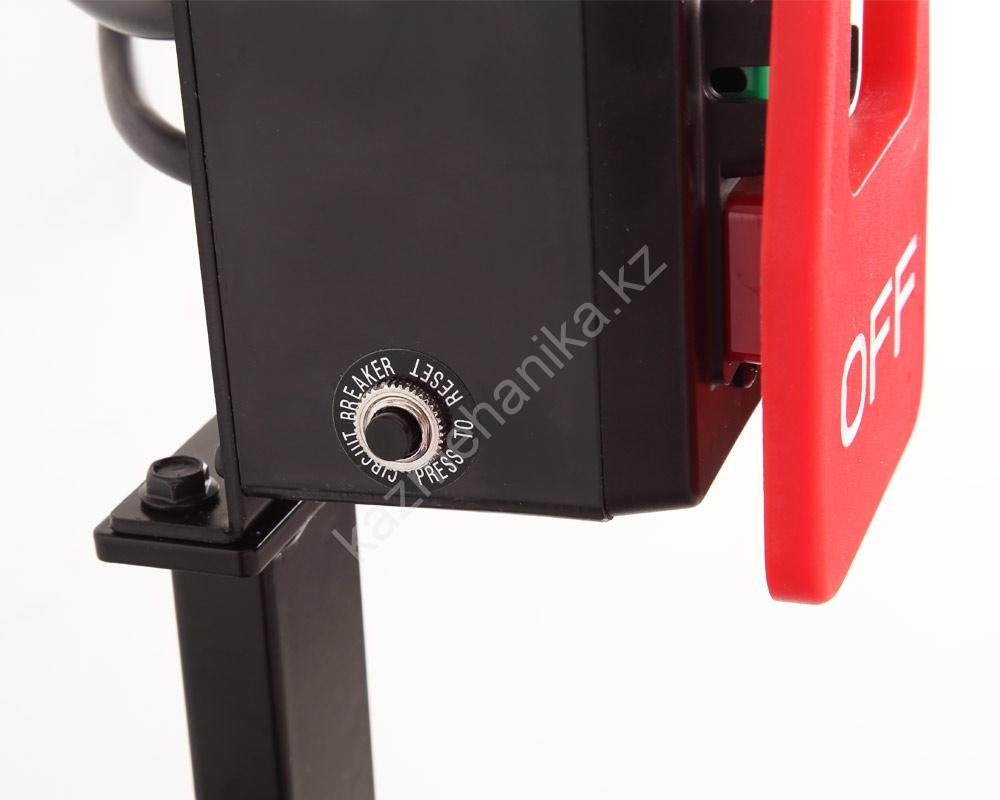

Выключатель вынесен на специальную стойку, на нем расположены кнопки «Старт» и «Стоп».

Для безопасной работы предусмотрены специальные упоры для подачи заготовки.

Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 20 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.

Что нужно учесть при выборе верного помощника — читайте в статье
«Как не ошибиться с выбором фуговального станка?»

Соответствует требованиям технических регламентов

• ТР ТС 010/2011 «О безопасности машин и оборудования»
• ТР ТС 004/2011 «О безопасности низковольтного оборудования»
• ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

Компания BELMASH дополнительно предоставляет
— расширенную гарантию + 24 месяцев к основной (после покупки пройти регистрацию на сайте www.belmash.ru)
— качественный постпродажный сервис
— профессиональные консультации по вопросам наладки/обслуживания установки
