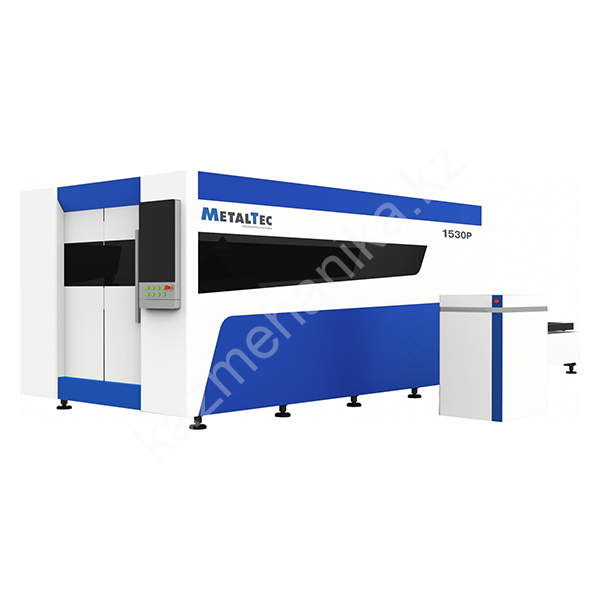

Оптоволоконный лазерный станок для резки металла MetalTec 1530P (2000 — 6000W)
НАЗНАЧЕНИЕ:
Лазерный станок MetalTec 1530P (2000 — 6000W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:
Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, аллюминиевых и титановых сплавов, оцинкованного листа.
СФЕРЫ ПРИМЕНЕНИЯ СТАНКОВ:
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.
КОМПЛЕКТАЦИЯ:
№
Наименование
Кол-во, шт.
Примечание
1
Оптоволоконный лазер MetalTec 1530 – механическая часть
1 шт.
2
Источник
1 шт.
Raycus
3
Серводвигатели
4 шт.
YASKAWA
4
Стойка управления с ЖК-дисплеем и ПК
1 компл.
CYPCUT
5
Система регулировки высоты заготовки BCS 100
1 шт.
6
Лазерная режущая голова
1 шт.
Raytools (Автофокус)
7
Чиллер
1 шт.
HAN LI
8
Беспроводной пульт управления
1 шт.
9
Автоматическая система смазки
1 шт.
10
ЗИП
1 компл.
11
Кабинетная защита зоны обработки
1 шт.
12
Сменный стол
1 шт.
13
Вытяжная вентиляция
1 шт.
14
Стабилизатор 20 кВт
1 шт.
15
Комплект инструмента для обслуживания
(Сопло — 10 шт., зеркало защитное — 6 шт., керамическая проставка — 4 шт.)
1 шт.
ОСОБЕННОСТИ СТАНКА:
Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе.
Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО2 с одинаковой мощностью.
Стабильность и большой ресурс работы станков: время службы достигает до 40 000 часов.
Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% — 30% чем на лазерном станке с трубкой СО2.
Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется.
ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
ЧУГУННАЯ СТАНИНА
Наши станки лазерной резки имеют портальную структуру, литую поперечную балку. Чугунная станина имеет высокую прочность и вес, и в отличие от консольных моделей, обеспечивает стабильную работу.
При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)
Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность.
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)
За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У
Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.
ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS» / «IPG»
Мощность (2000 – 6000 Вт)
Станок оснащен лазерным источником компании «Raycus»(Китай) / IPG (Германия/США/Россия). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа.
В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ) / YASKAWA (ЯПОНИЯ)
Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
Двигатели по оси Y (2 шт.) – 1,8 кВт + 1,8 кВт
Двигатель по оси X – 0,85 кВт
Двигатель по оси Z – 0,4 кВт
ПЛАНЕТАРНЫЙ РЕДУКТОР (SHIMPO)
Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ):
Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
Более высокий КПД;
Облегченная конструкция — вдвое компактней и легче редукторов других видов;
Не требуют обслуживания в процессе эксплуатации.
РЕЖУЩАЯ ГОЛОВА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ)
Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.
АВТОМАТИЧЕСКИЕ СМЕННЫЕ СТОЛЫ
Наличие сменного стола, обеспечивает увеличение производительности в несколько раз, и позволяет выполнять резку практически без остановки. Смена происходит в автоматическом режиме.
КАБИНЕТНАЯ ЗАЩИТА
Защитная кабина с встроенной системой аспирации, нейтрализует металлическую пыль и газ. Тем самым защищая оператора и персонал производства от воздействия излучения и возникающих под действием температуры вредных газообразных веществ.
СТОЙКА УПРАВЛЕНИЯ
Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.
Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
ЧИЛЛЕР HANLI
Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «CYPCUT»
Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д.
AutoCAD, CorelDRAW, plt, AI, dxf
АСПИРАЦИОННАЯ УСТАНОВКА
Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.
